TCIL-2A铁损测试仪使用说明

2021-03-04 13:08:45 来源：宁波经济技术开发区凯诺仪器有限公司

TCIL-2A铁损测试仪使用说明

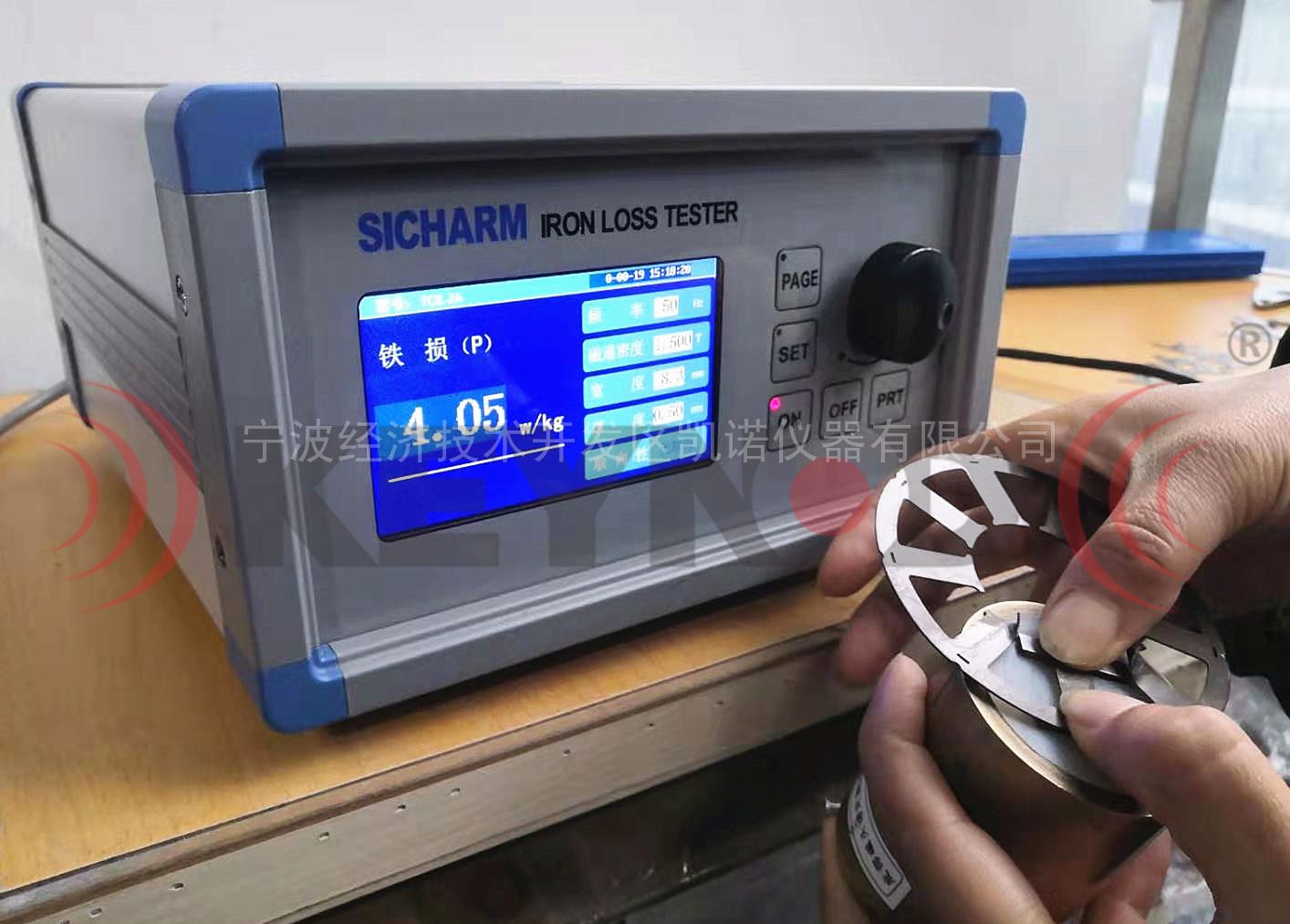

凯诺TCIL-2A硅钢片铁损测试仪用于单片硅钢片铁损值的检测，不仅可以用于冷轧、热轧，取向、无取向的硅钢片，还可以用于成型不规则的硅钢片。仪器准确性高、抗干扰性强，液晶彩屏设计，同时还配备了RS232串行接口，可以利用微型打印机实现数据实时输出。

一、TCIL-2A铁损测试仪按键说明：

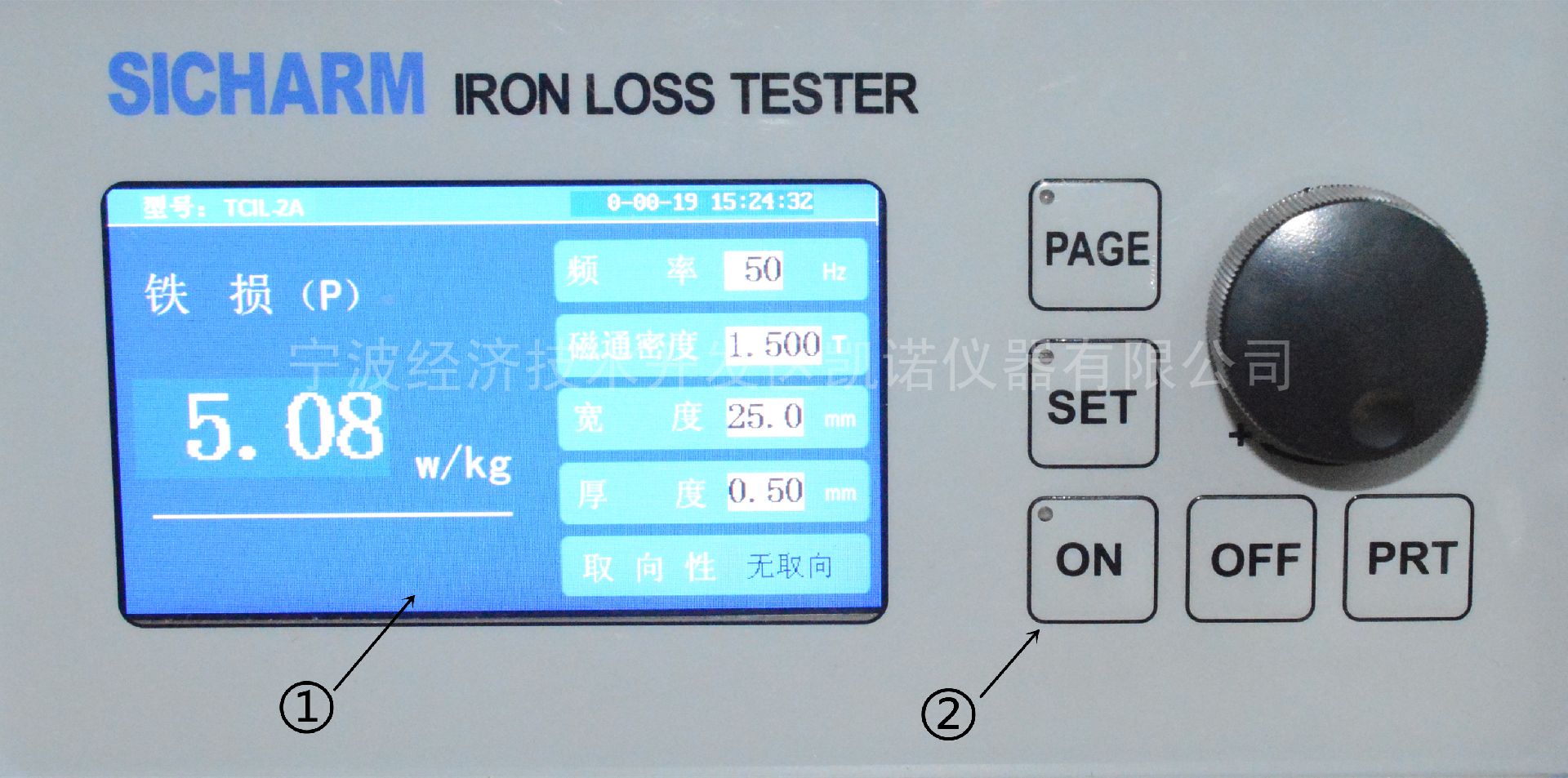

1.前面板

①显示部分：液晶屏显示	以年、月、日、时、分、秒显示
	铁损值（P）：显示范围 0.00~20.00 显示格式：小数点后两位有效数字
	频率：50Hz 、60Hz（自由切换）；
	磁通密度：1.0～1.7 T（可自由选择）；
	宽度：测试试样的宽度，单位mm；
	厚度：测试试样的厚度，单位mm；
	取向性：有取向、无取向（根据测试对象选择）
※注释：磁通密度（1）测试试样为无取向硅钢片，按照国际标准磁通密度为1.0T或1.5 T。（2）测试试样为取向硅钢片，按照国际标准磁通密度为1.5 T或1.7T。
②数据设定部分：	PAGE此键用于“中英文显示介面”的切换；
	SET此键用于显示部分的“频率”、“磁通密度”、“宽度”、“厚度”、“取向性”设定参数间的切换；
	ON测试按键，按下表示测试开始；
	OFF测试按键，按下表示测试结束；
	PRT打印按键，按下打印当前的测试数据；
	黑色旋钮键，此键左右旋转来设定参数的数据。

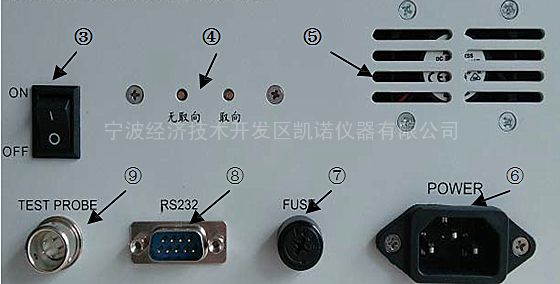

2.后面板

③ 电源开关：按键处于ON状态，表示电源打开；按键处于OFF状态，表示电源关闭。
④ 取向：表示取向校准板校准端口；无取向：表示无取向校准板校准端口。
⑤ 散热排风扇：使用仪器时，务必要使排风口通风；
⑥ 电源线端口POWER：电源输入。请使用接地3P电源线。
⑦ 保险丝盒FUSE：保护测试电路，内置1A保险丝。
⑧ 输出端口RS232：微型打印机接口。连接RS232串口线。（串口线另一端连接串口微型打印机）
⑨ 测试探头端口TEST PROBE：连接探头线。（探头线另一端连接探头）

二、TCIL-2A铁损测试仪使用前准备：
1.测试试样应放在无磁感应的平整的木质桌面或橡胶板上，大理石桌面为佳；
2.硅钢片不平整或有污渍，都会使测试值有偏差。

三、TCIL-2A铁损仪测试操作说明：
（一）接线、开机
1.将电源线、探头线（探头）、RS232串口线（微型打印机）分别在仪器后面板在对应的插孔位置连接好。（详见下表）

对应插孔名称	POWER 电源线端口	TEST PROBE 测试探头端口	RS232 输出端口
连接线名称	电源线	探头线探头线另一端连接探头	RS232串口线串口线另一端连接微型打印机

2.将后面板上的电源开关打开（按键处于ON状态），仪器上电后，预热5分钟后再进行测试。
※注释：仪器上电后，此时液晶显示屏显示铁损值(P) O.OOw/kg；
（二）参数的设置

参数	设置
频率	按SET键进行参数间的切换：按下SET键，对应LED灯亮，同时显示屏内光标移到指定的参数内，再用黑色旋钮键调节到要设定的值；每按一下SET键自动切换到相对应的参数，设定参数一轮下来后，后按SET键，对应LED灯处于熄灭状态即可。
磁通密度
宽度
厚度
取向性

（三）测试探头的放置及测量注意点
1.测试探头的放置
——无取向硅钢片的测试：一般，钢厂出厂的测试值为压延方向ROLL和垂直方向CROSS的平均值，因此，本测试仪也*好在两个方向测试后取其平均值。
——取向硅钢片的测试：一般，钢厂出厂的测试值为压延方向ROLL的测试数据，本测试仪在测试压延方向的铁损值时，轻轻转动探头，取其*小的数值。

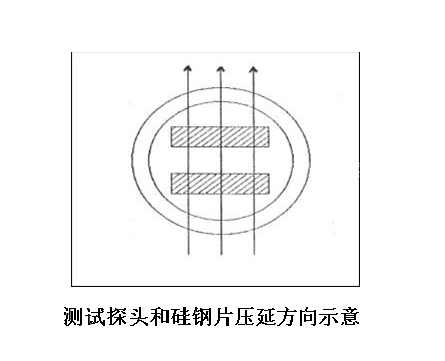

如上图所示：测试探头的两个磁头，和硅钢片的压延方向成垂直方向放置，特别是对有取向硅钢片。
2.测量注意点

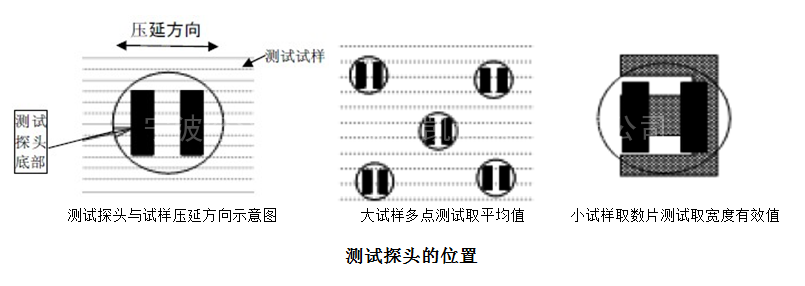

（1）本测试仪是对钢板的局部进行测试，而标准爱普斯坦因方圈法是12片的平均值。为了能获得更准确的测试数据，*好实行多点测试，取其平均值。对于面积较小的样品测试时，采用多片测试取平均值。如下图所示

（2）测试前用卡尺对硅钢板的厚度和宽度进行准确测量后，设置仪器的相关参数，可以提高测试的精准度。
（3）由于磁滞现象，一般不要会被测对象上贴近拖移来读取数据。正确的做法是每测试一个点位以后，将探头脱离硅钢片或按OFF键使测试数据归零后，将探头移到下一点位进行测量。
（4）有关复杂形状的冲压后的成品测试，设置其宽度的方法如下：

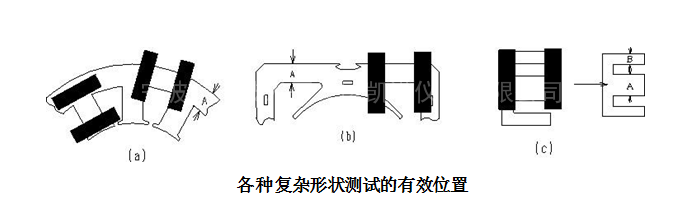

【例】如下图所示：a、b图的宽度（Thickness）设置尺寸为 A；C图的宽度（Thickness）设置尺寸为 A+B。

※注释：若材料的宽度大于磁头的宽度（25mm），则仪器宽度（Thickness）设置尺寸为 25mm。
本测试设备在测试不规则（即冲压成形）的硅钢片时，可以测量产品相同的有效部位铁损值进行材料的比较，在有效值宽度 10mm以上，基本可以与原材料吻合，3mm~10mm之间可能差距超过精度范围（视不同产品而定）。
（四）测试
将探头置于测试试样上，按ON键，相应LED灯亮，待读数稳定后，即可读得被测硅钢片的铁损值。稳定时间一般为10s左右。数据稳定后，按下PRT按钮即可通过微型打印机将数据打印出来。测试完成，按OFF键；或拿起探头（不与硅钢片接触），铁损值读数处于O.OOw/kg状态即可。
※注释：参数设置完成后，SET键对应LED灯必须处于熄灭的状态，否则按ON键无效。
（五）测试结束
关闭电源。（将仪器后面板上的电源开关按键处于OFF状态）

四、TCIL-2A铁损测试仪的校准：
由于长期使用或由于运输途中震动、周围温度、湿度变化等客观原因，元器件的性能多少会发生变化。可以利用本仪器附属的校准板（无取向校准板和取向校准板各一块），通过对后面板的校准口，进行设备校准（后面板④所示），利用一字螺丝刀，按以下方法进行操作：
1.仪器校准-取向校准板校准：按操作说明进行厚度和宽度（依据校准板的参数）的设定后，左右旋转后面板
标有‘取向’字样的电位器，使其与取向铁板标称值相同。无取向校准板校准：按操作说明进行厚度和宽度（依据校准板的参数）的设定后，左右旋转后面板标有‘无取向’字样的电位器，使其与无取向铁板标称值相同。
※注释：一般由于校准板也是普通的硅钢片，硅钢片有不均匀度，不同点位间的铁损值不可能相同，有些还相差很大；每次探头测试时落点不可能一致，故即使测试同一块硅钢片，有时结果也不可能完全相同。因此无取向钢板测试值与标称值偏差小于0.05，取向钢板偏差小0.02，无需进行仪器的校准工作。若差距偏差值较大，也要反复测量同一点位进行确认，无误后方可进行调整。
2.通常以上工作出厂时由厂家专门的技术人员已经校准确认完成。
3.目前，本设备的不仅通过专用的设备对每个环节进行校准确认，还对不同钢厂的多种材料进行测量，并与标准的爱普斯坦因方圈法的测试结果进行过比对。我司可根据客户要求对仪器负责定期校准，也可通过当地计量部门校准。
