    AHAI6256振动分析仪使用说明

    2021-04-07 15:11:56  来源：宁波经济技术开发区凯诺仪器有限公司

    AHAI6256爱华振动分析仪是一款模块化、多功能、具有多种评价振动用的频率计权的振动测试分析设备，可以进行环境振动测量、人体振动测量、手传振动测量，还可选配工作测振仪、机械振动1/3 OCT、低频振动1/3 OCT、FFT机械振动分析等功能。可广泛应用在环境保护、劳动卫生、科研教学、工业企业、计量检测等领域，完成环境振动测量、机器设备的振动分析等应用上。

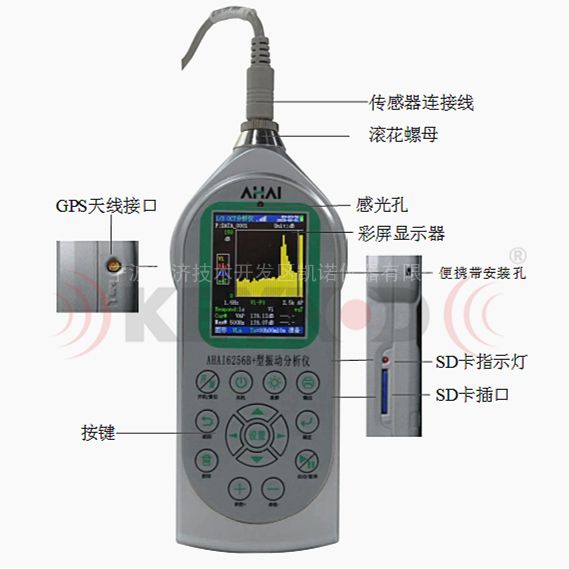

    AHAI6256振动分析仪结构功能图：

    AHAI6256振动分析仪按键功能使用说明：
    按键名称 主要功能
    开机复位键 打开电源或复位仪器
    返回键 退出当前菜单，返回上一级菜单
    光标左键 光标向左移动
    光标右键 光标向右移动
    光标上键 光标向上移动
    光标下键 光标向下移动
    参数加键 光标所在处的数据向上加1或向上翻页
    参数减键 光标所在处的数据向下减1或向下翻页
    设置键 进入参数设置界面
    确定键 输入当前的操作
    删除键 删除当前的测量结果或输入数据
    关机键 关闭电源，正在启动测量时如按下此键，仪器会关
    输出键 打印当前的测量结果或提前结束当前的测量并保存测量结果
    背光键 点亮或关闭LCD的背光
    启动/暂停键 按一下开始测量，再按一下暂停测量

    AHAI6256振动分析仪主界面使用介绍：
    按开机键打开电源开关后，仪器进入自检状态、检测用户参数和检测选配模块，正常进入主菜单界面在主菜单界面说明仪器没有错误。如果3s内没有按键，仪器会自动进入当前光标所在子菜单界面。按“退出”键可返回上一级菜单。在任意界面当按下“关机键”时，仪器将会断电关闭。主界面内容如下：
    “振动测量”：测量子菜单，正常测量需进入这个子菜单。
    “仪器设置”：设置菜单，主要用于测量时间﹑启动方式﹑自动暂停和自动启动以及测量前的参数设置，对电源、硬件、时钟、DTU进行设置和模板进行选择等。
    “数据调阅”：数据管理子菜单，查阅、删除保存在仪器内的数据。
    “仪器校准”：校准子菜单，对仪器进行振动校准，查阅校准记录。

    AHAI6256振动分析仪操作界面使用介绍：
    在主菜单下，用方向键将光标移到“振动测量”上，按“进入”键，进入测量子菜单，测量子菜单下有多种测量模块，如测振仪、统计分析、1/3 OCT分析、低频1/3 OCT、手传振动测量和FFT分析等模块，通过将光标移动至模块名称上，使用“参数 + ”与“参数 - ”按键进行前后切换模块。进入振动测量界面后，将光标移动至模块名称上，使用“参数 + ”与“参数 - ”按键进行前后切换模块。

    AHAI6256振动分析仪设置说明：
    用户使用仪器时应按测量要求设置测量时间、频率计权等相关系统参数，系统参数设置好后，仪器会自动记录下来，下次再用时自动调入。按下仪器的“开机/复位”键，移动光标到“仪器设置”菜单上，按确定键进入参数设置。

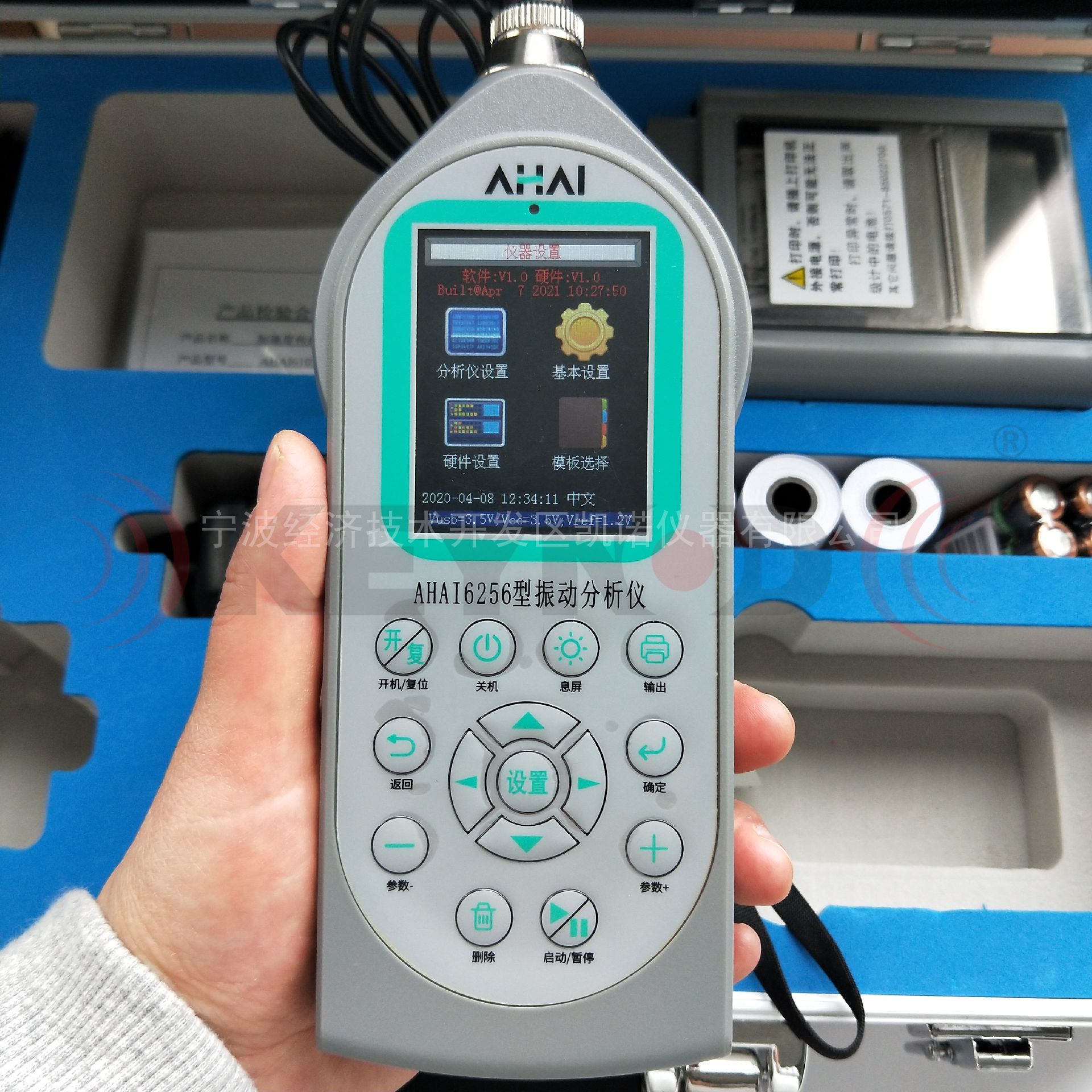

    在主菜单下移动光标至“仪器设置”菜单上，按下确定键进入仪器设置界面，该界面包括分析仪设置界面、基本设置界面、快速设置界面和模板选择界面。
    光标可以在“分析仪设置”、“基本设置”、“硬件设置”、“模板选择”上移动，按下确定键进入子菜单，按返回键退出到主菜单。

    附：AHAI6256振动分析仪符合定义说明
    名称 定义
    VL_e1 统计功能下时间常数为1秒的相应计权下的加速度级
    VLeq,T 统计功能下积分时间为T的相应计权下的等效加速度级
    VLmax *大加速度级
    VLmin *小加速度级
    VLa_e1 时间常数为1秒的不计权加速度级(平直频率响应)
    VLa_e8 时间常数为8秒的不计权加速度级(平直频率响应)
    VLz_e1 时间常数为1秒的z计权振级
    VLz_e8 时间常数为8秒的z计权振级
    VLx_e1 时间常数为1秒的x计权振级
    VLx_e8 时间常数为8秒的x计权振级
    VLn n %的振级超过此振级
    SD 均方偏差

    Vwhi 时间计权为指数1秒的瞬时Wh频率计权振动值
    VwheqT 积分时间为T的等效手传频率计权振动值
    Vwheq4h 日振动暴露量（4小时等能量计权振动值）
    Vwheq8h 日振动暴露量（8小时等能量计权振动值）

    VLa 加速度振级
    Vi 低频1/3 OCT 加速度瞬时振级
    Vmax 低频1/3 OCT 加速度*大振级
    Vmin 低频1/3 OCT 加速度*小振级
    VeqT 低频1/3 OCT 加速度等效振级
    VL_AP 低频1/3 OCT 不计权加速度总振级
    VL_Wz 低频1/3 OCT z计权总振级
    VL_Wx 低频1/3 OCT x计权总振级
    VL_Wm 低频1/3 OCT m计权总振级
    VL_Wk 低频1/3 OCT k计权总振级
    VL_Wu 低频1/3 OCT 用户自定义计权总振级
    Acc. 加速度（有效值）
    Vib. 速度（有效值）
    Dis. 位移（有效值）
    VAP 1/3 OCT不计权加速度总振级
    VBL

    Name@: 组名或测点的名称，用户可输入
    Cur@ 当前光标位置及相应声级
    Max@ 当前*大值位置及相应声级

    Vusb 外接电源电压
    Vcc 电池电压（未接电池时由外接电源提供）
    Vbat 为后备电池电压（未接后备电池时由外接电源提供）
    电池电量显示
    电池欠压
    外接电源指示
    打开分析仪的个数及状态；
    白色表示准备状态，黄色 表示暂停状态、红色表示启动状态。
