LSG系列双轴向激光测径仪使用说明

LSG系列双轴向激光测径仪使用说明

LSG系列双轴向激光测径仪采用高速激光扫描技术，无需接触目标物即可实现产品外径的精确测量，主要应用于电线电缆、管材、棒材的外径、椭圆度测量、扁平线外径测量（可同时测量宽度厚度），用途广泛，并具有联机测量和脱机测量两种方式。该产品具有体积小、重量轻，测量范围大，精度高，使用寿命长，性能稳定等优点。

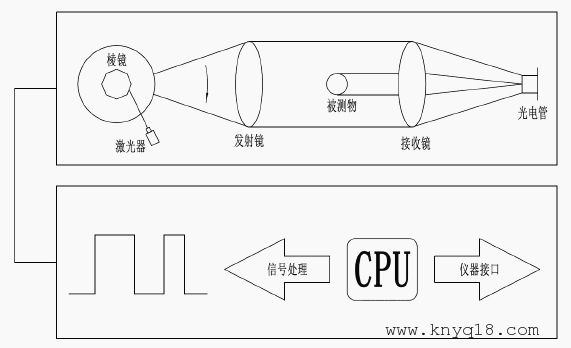

一、LSG系列双轴向激光测径仪测量原理：
由半导体激光器发出激光束，通过电机带动棱镜高速旋转，将激光器光束扫描通过棱镜转换为平行光通过测试区，当测试区有被测物时，其会遮挡住部份平行光，并通过聚焦棱镜在光电接收管上转换成低电平；而没有被测物遮挡的平行光则转换为高电平，通过计算低电平的扫描时间，则可计算出被测物在激光束扫描方向的外径值。

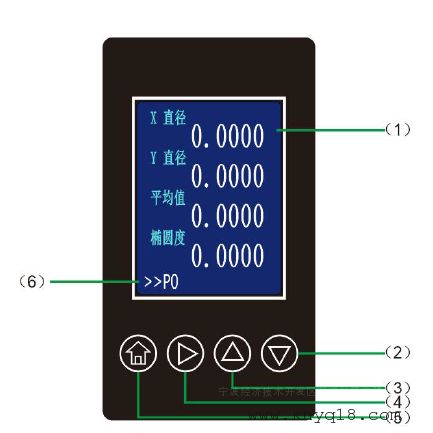

二、LSG系列双轴向激光测径仪测量面板介绍：
（1）测量数据显示栏：显示测量值和错误状态；
（2）下减键：减参数；
（3）上加键：加参数；
（4）右移键：进入公差参数、移动参数设定值光标；
（5）系统键：进入密码界面、密码确认、切换参数、保存参数；
（6）操作显示栏：显示模式代号和参数信息。

三、LSG系列双轴向激光测径仪设置与使用：
1.长按右移键3秒，进入公差参数界面。
2.短按右移键移动光标，短按上加键或下减键更改公差参数设定值。
3.通过系统键切换切换需要修改的公差参数。
4.重复2到3的操作更改公差参数。
5.公差参数更改完成后，长按系统键3秒，退出并保存参数。
6.长按系统键3秒，进入密码界面。
7.短按右移键移动光标，短按上加键或下减键输入基本设定内的密码。
8.短按系统键确认密码，密码正确后进入参数设置界面。
9.短按右移键移动光标，短按上加键或下减键更改参数设定值。
10.通过系统键切换需要修改的参数。
11.参数更改完成后，长按系统键3秒，退出并保存参数。

四、LSG系列双轴向激光测径仪安全注意事项：
1.产品安装需详细参考仪器使用手册。
2.非砖业人员，不得开启产品机盖。
3.产品机壳须接地。
4.不能让激光直射眼睛，以免眼睛受到伤害。
5.定期用干净、柔软的材料轻轻擦拭窗口玻璃，防止过多的灰尘堆积在窗口玻璃上影响仪器正常使用。
