ET-1电解测厚仪使用说明

ET-1电解测厚仪操作界面说明：

一、ET-1电解测厚仪被测工件安装（以镀锌为例）：
首先，镀锌层用硬粗橡皮将工件待测部位表面钝化层擦拭干净，使镀层完全暴露。
其次，将待测工件放在测试台底座上，松开固定旋钮，放下横梁，使密封圈平行接触工件表面，贴合待测点，测头不悬空，不会导致加注药水漏液，橡胶测头不变形即可。锁紧固定旋钮。
*操作注意事项：工件待测面放平，待测点与橡胶测头平行接触。原则测头不变形、不漏液，横梁不能硬性密封。
*操作注意事项：用力要适当，过分压紧可能造成测量头变形过大，引起测量误差。
蕞后，用滴吸管抽取对应的电解液注入电解杯里。注入量为电解杯容积的60%左右适宜，过满会导致放空气搅拌头时电解液溢出，且会顺电解杯壁外堆积在橡胶测头上。
*操作注意事项：测试橡皮头和工件表面接触的边缘不能有漏液现象，如果漏液，请抽干溶液。用吸水纸擦干被测面和测试橡皮头，再从4.3点重新操作，杯底不能有气泡，如有气泡，请用滴吸管反复吹吸，驱除气泡。
*操作注意事项：检查阴极是否插好在支架阴极孔内，阳极是否夹住待测工件，将搅拌头放入电解杯内。

二、ET-1电解测厚仪测试方法说明：
打开机器开关，开始测试。

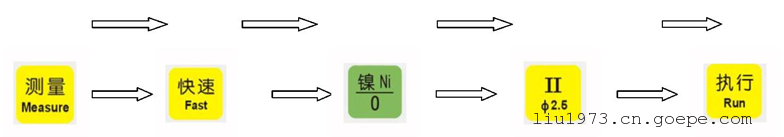

（1）单镀层测试按键顺序为：“测试”——“快速”——“被测元素键”——“测头取样直径——“ 执行”。

（2）多镀层测试按键顺序为：
第—层测量按（测量+速度+多镀层+镀种+测头+执行）步骤完毕后，吸出上一层的电解液并处理干净残液，橡胶测头和电解钢槽原样不动，加入第二层电解液并放好搅拌源，然后按清除键按弟一层相同步骤完成第二层测量（注：侧头按键不用按系统自动导入），第三层重复第二次测量如此类推。

对于高灵敏度场合，电解在停止时有微小残留量会使下一层发生不能正确电解的情况，这个时候，停止时请进行1-2个计数的电解。在测量镍镀层后，底材是铜的情况下，先用水洗净后，点滴电解液，去除氧化物，水洗后再测量。测量镀层厚度超过30μm以上时，每30μm自动停止后，吸出旧电解液。更换完新电解液后，再按“执行”键继续开始测量，直到测出结果。
注：以下几种情况需要选择“慢速”按键；当镀层为金，铜镀银，装饰铬，铜上镀多层镍时。

三、ET-1电解测厚仪测量后处理说明：
首先，测量停止后，移开搅拌头，用废液瓶吸出溶液。
其次，用吸吮瓶里的自来水水清洗电解杯，重复两次后再用少量吸水纸搓成细捻子，用金属镊子夹住插入电解杯底部小孔中，尽量塞满，然后旋转金属镊子带动纸捻子转动，擦干电解杯内部。
蕞后，松开旋钮，将支杆上提，然后再固定旋钮，用吸水纸擦干橡皮头和被测工件表面。如测试同类镀种，连续测量时可不用水清洗，只用吸水纸擦干净电解杯内部和橡皮头外部即可。
