NTI AUDIO声学分析仪 XL3 （声级计部分）使用说明

瑞士NTi Audio XL3 是用于噪声频谱、混响时间、室内和建筑声学等测量的声级计和声学分析仪，本文主要从 XL3 标配机（声级计部分）的如何使用进行简单说明，希望能帮助您更快更直观地了解如何使用这款仪器。

一、NTI AUDIO声学分析仪 XL3 （声级计部分）结构概览与安装说明：

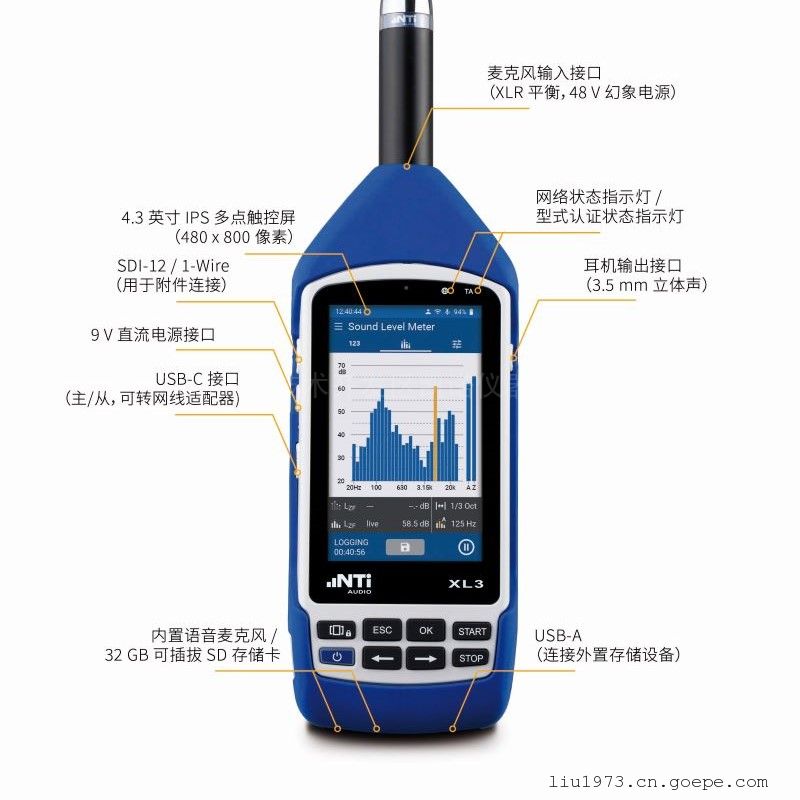

XL3标配机主要由声级计主机和M2340级别1麦克风组成，麦克风的安装十分简单，对准接口插上就好了（见本篇文章主图圈出接口），也可通过缆线连接主机，取下麦克风保护套，安上风球即可进行噪声频谱测量（测量功能的选择请触屏点击左上角菜单查看）；XL3标配机功能涵盖所有声压级测量、频谱噪声分析（倍频程 和 1/3 倍频程）以及简单的T20 或 T30 方法测量 63 Hz - 8 kHz 的倍频程混响时间（室内声学扩展选件可扩展测量混响时间的功能范围）；混响时间测试还需使用一个全指向性扬声器，通过闸控粉红噪声或脉冲声作为声源（本篇文章不做介绍）。另外，我们建议在进行声压级测量之前，用校准器对仪器和麦克风进行校准。相关说明请在本网站查询或直接来电咨询。该仪器的主要结构图如下：

二、NTI AUDIO声学分析仪 XL3 （声级计部分）按键与触屏操作使用说明：
XL3 声学分析仪同时提供大尺寸彩色触摸屏和实体键盘，可以安全和直观地进行操作。

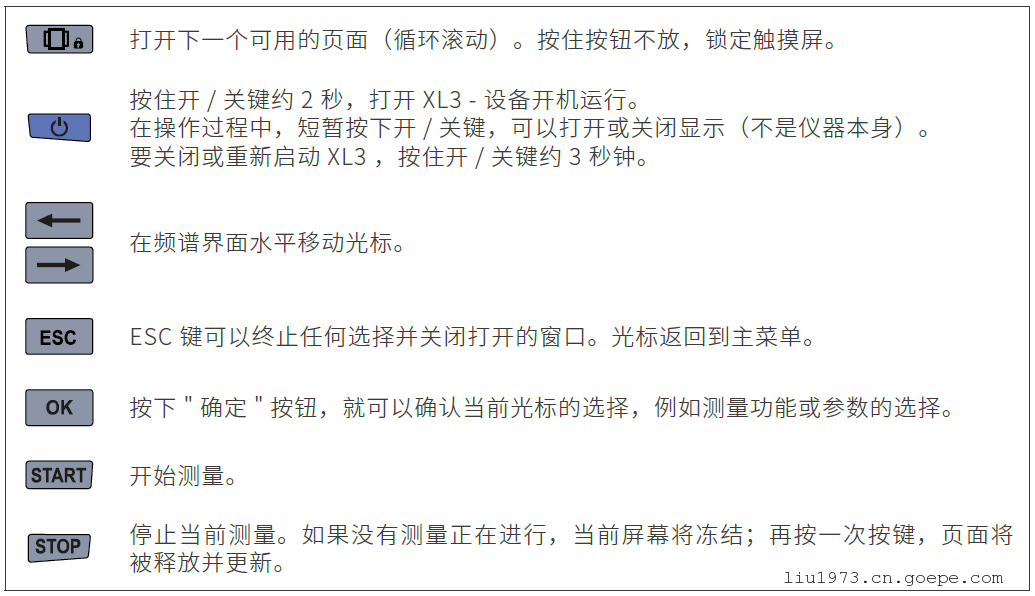

（1）按键使用说明（如下图）：

（2）触屏使用说明（如下图）：

使用触摸屏操作 XL3 ，几乎跟操作智能手机一样。除了简单的点击选择、输入，还支持滑动来改变显示的页面，支持缩放手势调整频谱。

*关于触摸屏“误触”的担心，我们可以通过长按 " 页面选择 " 按键可以锁定（或解锁）触摸屏，防止误操作。
*若手持使用，请将附带的手带安装到仪器上，可以防止仪器在操作过程中因滑落造成的仪器损坏；位于仪器背面的折叠式支架，展开支架，便于将仪表放在桌子上进行查看和操作。

三、NTI AUDIO声学分析仪 XL3 （声级计部分）具体操作使用说明：
1.开机：
按住开/ 关键（按键）约 2 秒后开机；开机后，即可操作 XL3。在操作过程中，再次短促按下开/ 关键，就可以打开或关闭显示屏。
2.设置：
我们可以通过两种方式打开系统设置。

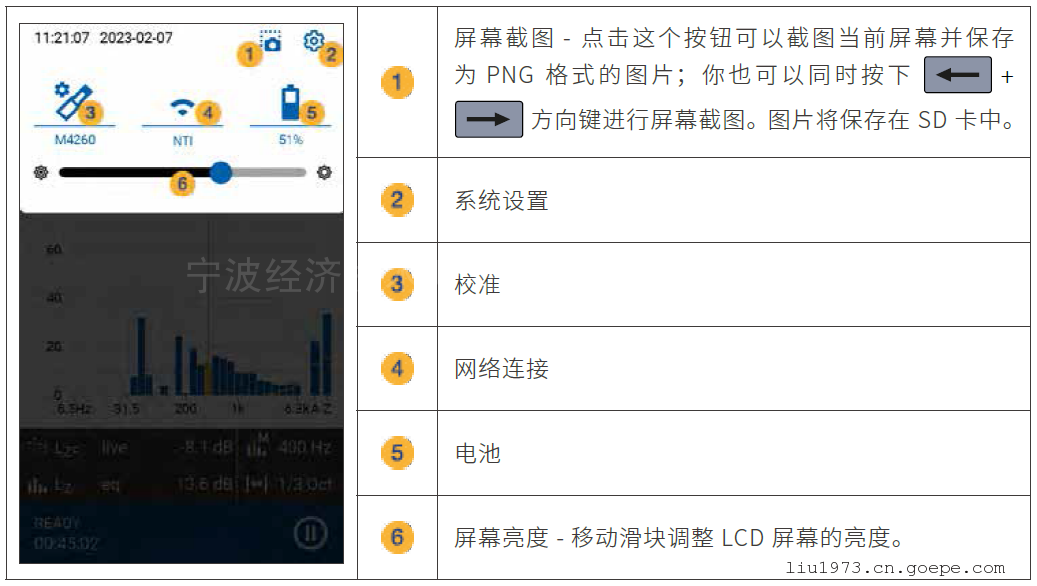

（1）从顶部下拉（下滑）状态栏，为通用设置界面（如下图），选择②图标即可进入系统设置界面。

（2）点击左上角的菜单图标

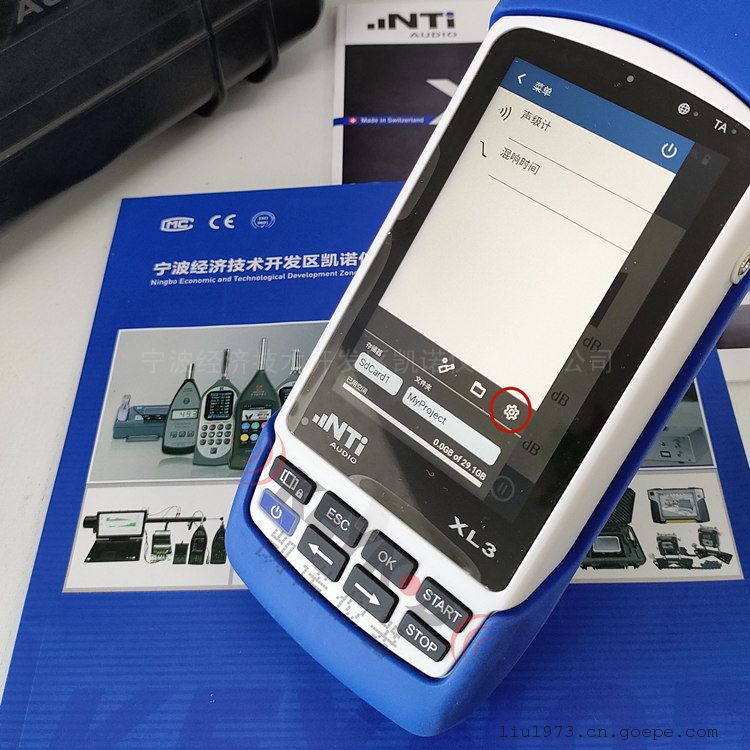

然后找到下图中红圈位置，选择设置图标，打开系统设置。

系统设置主要包括所有全局设置，如存储方式、网络连接、主题颜色、语言、时间、选件和设备信息等。点击所需菜单项，打开相应设置。这里我会挑几个主要的说明一下：
——关于“语言设置”，这个要优先设置，选择中文系统，接下来的工作就会顺畅得多！
——关于数据保存：完成一个测量后，你可以通过三种不同的方式将获得的结果保存在 XL3 。
①辅助模式：在这种模式下，测量结束后，会出现保存对话框，其中有文件夹（保存位置）和文件名。在你点 " 确定" 之前，可以添加一个注释（评论）或点" 取消"取消保存。如果你想现场决定是否要保存测量结果，或者你想在每种情况下为你的测量数据添加注释，请选择这种模式。
②手动模式：这里，用户自己负责保存记录的测量结果。这可以通过下方状态栏中 的"保存？ " 按钮来完成。之后，你将看到和上述辅助模式一样的菜单。根据需要选择手动保存，例如，如果你正在进行测量，但不想保存所有的结果。
*没有保存的测量值即使在关闭 XL3 后也会保留，直到开始新的测量时才会丢失 。
*如果启用了记录功能，每次测量结束后会自动出现自动保存：辅助模式存储对话框。
③自动模式：在这种模式下，测量结果被自动保存 - 即无需用户操作 - 数据自动保存到预定义的项目文件夹中。文件名的格式是 yyyy-mm-dd_SLM_nnn，其中nnn 是一个连续的数字，随着每次后续的保存操作自动增加。如果你想确保所有的测量数据总是被存储，请选择这种模式。
【重要提示】：保存测量数据的流程取决于你是否打开记录功能。
——关于网络连接：
你可以通过三种方式将 XL3 与互联网连接。
a. 直接通过内置的 Wi-Fi 模块。
b. 通过一个 网线适配器连接有线网络。
c. 通过移动数据连接；此时，XL3 需要一个外部调制解调器连接到USB 接口，并使用 NDIS协议连接。
无论连接的类型是什么，网络 LED 指示灯都会提供关于连接状态的信息。
3.测量：
开机默认“声级计测量模式”，如果不是请触屏点击左上角的菜单图标 ，然后点击“声级计”进入声级计测量模式。
在使用 XL3 进行声压级测量时，所有的结果都可以同时获得，如当前声级、Lmin、Lmax、Leq与频率计权 A、C、Z 和时间计权 F 和 S。设备将测得的结果包括所有实时信息存储在可插拔的 SD上。除了宽带声压级，XL3 还支持测量 1/1 或者 1/3 倍频程频谱。
为了完整记录测量的声压级，你也可以同时录制一个 WAV 格式的音频文件。这有助于，例如事后对具有高声压级值的声音事件进行声学验证，或者 - 如果是未压缩的音频文件记录，可以进行进一步的计算和分析。
对于现场活动，XL3 可以确定声音*大位置处和测量位置之间的修正值，并自动将这些值考虑到声压级测量中。
声压级测量功能提供了数字和频谱显示，你可以通过按键以及触摸屏选择：
（1）页面切换（按键）：
按页面切换键（按键说明图中第1项），在数值和频谱显示之间进行切换。即使是在运行中的测量，这种切换也是可以不受限制的。

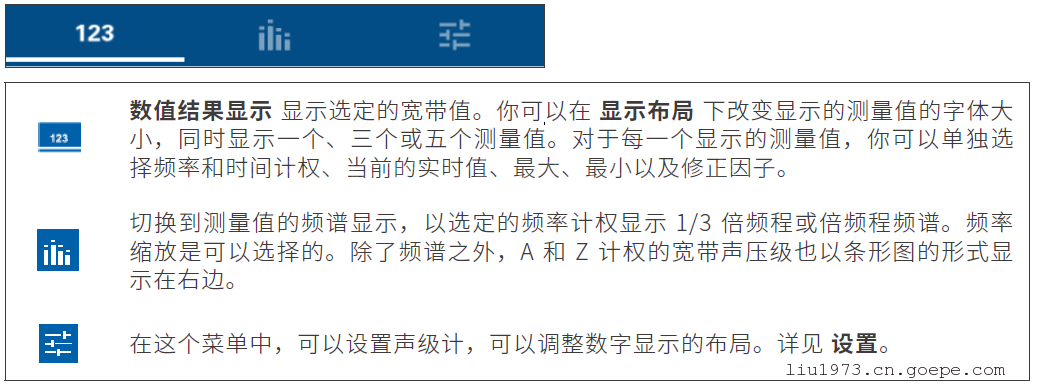

（2）页面切换（触屏）：你也可以用左右滑动的方式选择所需的显示方式，或者点选上方相应的图标。

——在数值结果显示界面，显示了一个可自由配置的声压级结果选择。你可以在 显示布局 下调整页面布局。要显示或改变一个特定的声压级，请点击这个声压级L_AF。这将打开一个菜单，你可以选择该声压级的频率计权、时间计权和任何修正值。频谱和百分比声压级可以点击更多。
在 " 框限LIMIT " 下，你可以激活和定义每个声压级的MAX限值（"红色"）和余量（" 橙色"）。一旦声压级超过极限值，测量值的显示就会变成红色。如果 " 余量 " 范围内的声压级直接低于极限值，显示会变为橙色（警告）。较低的声压级显示为正常的黑色。在屏幕键盘上点击 " 确定 " 确认输入的声压级。
——在频谱视图中，*多可同时显示两个频谱以及 A 和 Z 计权的宽带声压级。在频谱下方的深色区域，你可以在右侧切换三分之一倍频程和倍频程分辨率率，或切换光标模式为手动/ 自动。在光标 "自动 " 模式下，声压级*大的频段会以橙色突出显示，而在" 手动 " 模式下，你可以使用按键中的左右移动光标键，自己选择并突出显示一个频段。
通过长按 X 或 Y 轴，你可以改变相应的缩放。
屏幕左侧坐标轴的缩放和滚动：对于 Y 轴，使用左边的滑块来向上或向下移动刻度，并点击相应的方框来选择灵敏度分辨率，单位为 dB/div。要完成设置，请在这些字段旁边的空白处点击。你可以用滑块的两个端点来选择要显示的 X 轴的区域。要完成设置，再点一下显示屏空白处。
*两个轴设定的缩放对测量和数据记录没有影响。
——声级计设置界面提供对以下设置的访问：
选择要记录的声压级和测量参数
移动 Leq 声压级的平均时间（时间窗口的长度）
百分比统计声压级的参数
声压级修正因子设置
数值显示的布局
开启 / 关闭测量序列
*详细设置内容参见网站其他文章或直接来电咨询！
XL3 已准备好测量定义的声压级，按下开始键START开始测量：
测量状态显示首先切换到开始，然后切换到记录（如果记录被打开，否则显示测量）。
在下方灰条区域中设置显示的测量或记录参数，左下方的计时器显示测量时间。
在计时器的上方，闪烁的状态表示正在进行的测量。
可以在任何时候使用屏幕上的暂停功能暂停测量。后台日志继续记录，但记录的数据被标记为无效，并不会算入平均值中。只要 " 暂停 " 打开，图标就会闪烁黄色。再次点击 将继续测量。测量持续进行，直到停止。24 小时后，仪器自动新建测量文件，并紧随前一天的数据开始记录，之间没有任何间隙。
完成测量，按停止键STOP停止测量。
测量状态显示首先切换到停止状态，然后切换到保存状态。
根据设置的全局保存方式，XL3 现在可以保存测量声压级数据，通过设置的模式模式保存到SD 卡。
4.报告和日志的生成：
在测量结束后，XL3 可以自动生成 TXT 纯文本格式的测量报告。在这个过程中，客户之前选择的单个声压级测量值或所有声压级测量值都会保存。
*该设备可以将音频数据记录为未压缩的或压缩的 WAV 文件。未压缩的，即线性的，适合以后做进一步的测量或计算。请注意，它们会占据大量的存储空间。另一种为压缩的 ADPCM 格式，每个采样只有 4 bit 分辨率，因此非常节省存储空间。压缩的音频数据可以不受限制地收听，例如用于识别特定事件。然而，它们不适合用于后处理。
所有由 XL3 录制的 WAV 音频文件都可以用普通媒体播放器播放。然而，需要注意的是，线性录音格式覆盖的动态范围很广，因此普通媒体播放器可能不能播放全部内容。
音频记录可以用不同的采样频率进行。采样频率越高，可记录的*大频率就越高。*高的可记录频率对应于采样频率的一半。
5.完成，关机：

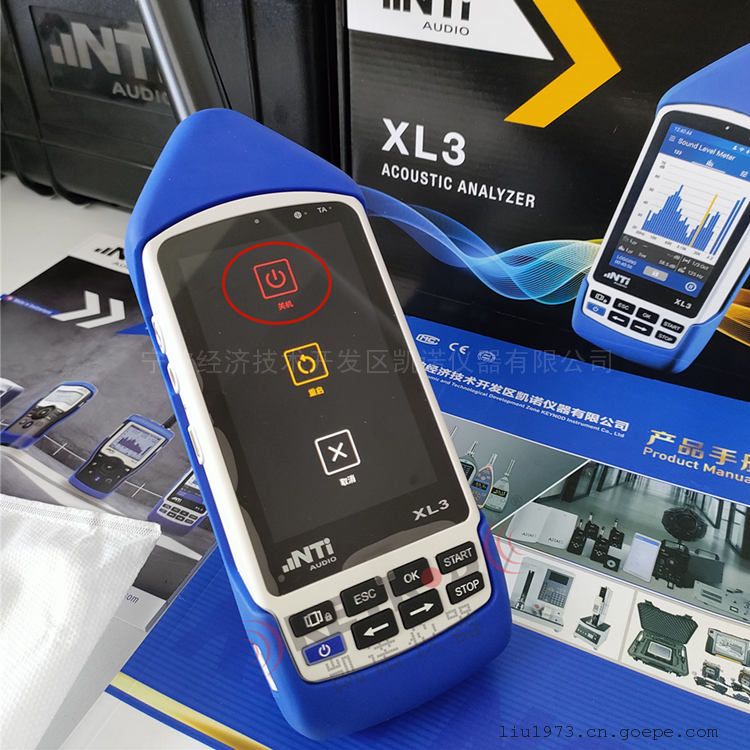

要关闭 XL3，按住开/ 关键约 3 秒钟，如下图示，选择关机即可。
