YSD136本安型声级计使用说明

  YSD136本安型声级计，性能符合GB/T 3836.1、GB/T 3836.4的有关规定。执行Q/AQV 0032—2023企业标准，声级计符合GB/T 3785.1—2023和IEC 61672-1:2013标准对1级声级计的要求，滤波器符合GB/T 3241—2010和IEC 61260-1:2014标准对1级滤波器的要求，个人声暴露计符合GB/T 15952—2010和IEC 61252:2017的要求，对射频场敏感度属X类，该仪器可广泛应用在环境保护、劳动卫生、工业企业、科研教学等领域。可完成环境噪声测量、职业卫生噪声测量、机器设备噪声测量等。

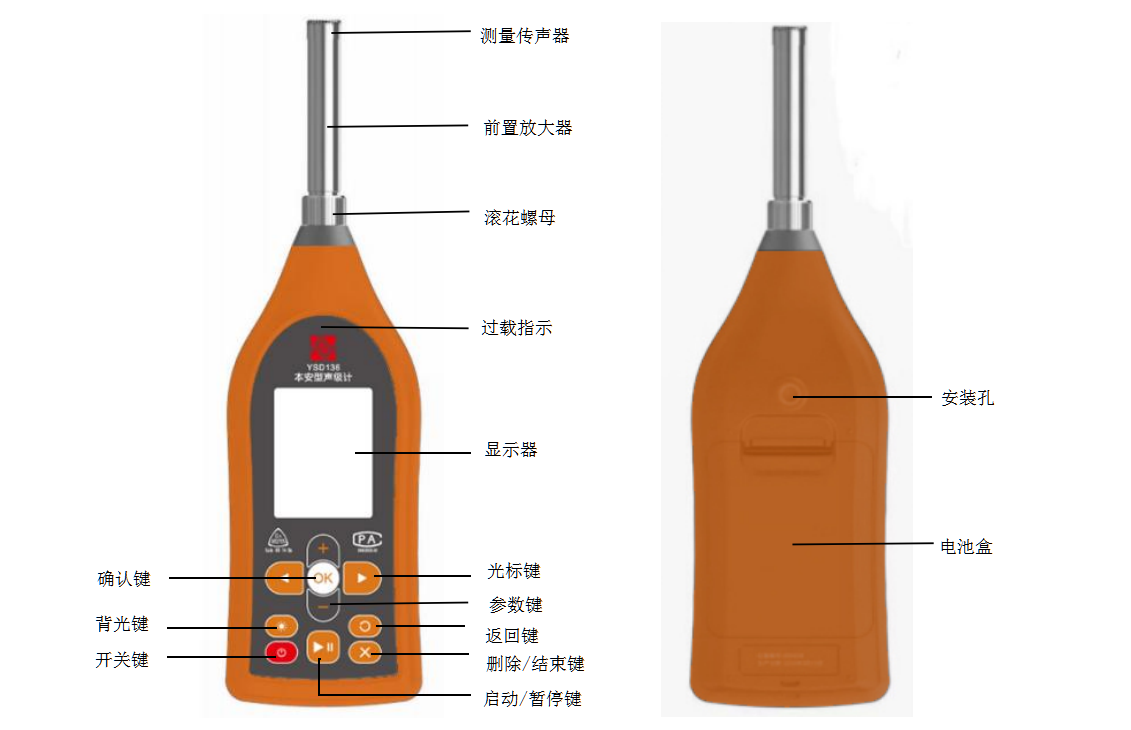

一、YSD136本安型声级计按键说明：

(1)开关键:短按开关机;
(2)背光键:手动开关背光;
(3)启动/暂停键:启动/暂停测量:
(4)返回键:返回上一级界面;
(5)删除/结束键:删除记录/结束测量;
(6)参数键:用来移动光标;
(7)光标键:在界面进行可操作项的选择;
(8)确认键:进入下一级菜单或确认操作。

二、YSD136本安型声级计使用前准备：
1.检查测量传声器和前置放大器是否已安装好；
2.检查电池是否已装好，如未安装则应打开声级计背面电池盖板，按正确极性安装好电池；
3.测量前使用声校准器对声级计进行校准；
4.声级计应定期（每年）送计量部门检定，以保证声级计的准确性。

三、YSD136本安型声级计操作说明：
（一）开机

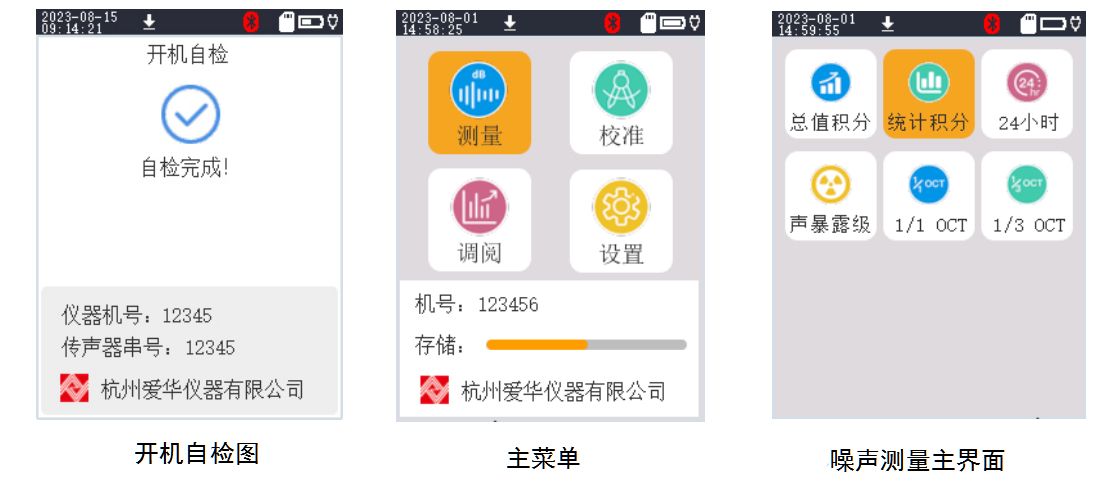

关机情况下，按“开关键”启动系统，开机过程中仪器进行自检，若自检成功则显示自检完成。
自检完成进入主菜单，主菜单显示“测量”、“校准”、“调阅”、“设置”子菜单。
主界面按光标键选中“测量”，按确认键进入噪声测量界面，显示“总值积分”测量模块。

（二）噪声测量
1.总值积分界面
（1）总值积分简洁界面：噪声测量主界面按光标键选中“总值积分”，按确认键进入总值积分界面，当前默认显示总值积分简洁界面。
（2）总值积分图形界面：总值积分简洁界面按光标键选中“简洁”，按参数键切换为图形界面。图形界面显示测量的瞬时声级随时间的变化。
（3）总值积分列表界面：总值积分简洁界面按光标键选中“图形”，按参数键切换为列表界面。
（4）总值积分设置界面：按光标键选中“设置图标”，按确认键进入总值积分设置界面。
  进入需要测量的“总值积分”模块页面后，初始状态为“准备”，列表页面上显示的指标除Lp、Leq,t外其余指标都显示---.-或者是上一次测量值。按标准要求或根据需要设定好测量时间、启动模式、频率计权、时间计权、录音等参数后，按下“启动/暂停键”开始测量，仪器状态变为“测量中”，仪器同时计算所有测量指标，当Tm到达预设的时间Ts时，本次积分测量终止，显示的各项指标除Lp、Leq,t外停止变化并自动保存。保存的数据可以通过主界面的“调阅”进行查看。
测量过程中如果想暂停测量，可按“启动/暂停键”暂停测量，仪器的状态变为“暂停”，此时显示的瞬时值仍然会随着被测噪声变化，其余测量数据停止刷新。用户如果想停止测量并保存当前测量结果，按“返回键”弹出测量中提示，再按“确认键”停止并保存数据后返回上一级界面；按“删除/结束键”弹出测量中提示，再按“确认键”停止并保存数据后测量界面状态为“结束”。如果想继续测量，可以再按“启动/暂停键”，测量结束后状态为“结束”。
  点击“启动”时，系统需要根据设置进行判断，具体如下：
①Ts判断：启动测量时，系统按实际积分时间计算对应的积分值。
②启动模式判断：当“启动模式=按键”时，点击启动，系统判定延迟时长，若“延迟时长大于0”，延迟倒计时完成后才启动测量。
当“启动模式=超限”时，不允许手动启动测量，只有当指标对应的值大于限值时，自动启动测量，测量时间Ts内不再做判断，一次结束后再次判断，当环境噪声一直高于超限启动限值，导致一直开始测试无法退回上一界面时，光标移动到右上角的设置图标上，按“ok”进入，更改超限启动限值或启动方式即可。
当“启动模式=定时”时，不允许手动启动，系统根据定时规则，到时间点自动启动。
当“启动模式=等间隔”时，点击启动系统到整分的时候开始first测量，每△T测试一次。
③录音判断：若在设置界面的录音设置中启动了录音，当“启动方式=超限”时，测量过程中若瞬时值大于限值启动录音，录音时长等于设置的“录音时长”，录音文件同步保存在该次对应的文件夹下面。
当“启动方式=同步”时，“启动测量”时自动同步录音，录音文件同步保存在对应的文件夹下面。
④数字记录仪判断：启动测量时，判断数字记录仪是否启动，若启动，根据设置的指标，保存对应的值。
  当被测噪声超过仪器的测量范围时，仪器正面的过载指示灯会亮起，过载指示的时间与过载状态存在的时间一样长且*短为1 s。过载指示是对信号的峰值进行判断，当信号的峰值因数比较大时，仪器显示出的声压级虽然小于测量上限，但也有可能发生过载。
2.统计积分界面
（1）统计积分列表界面：噪声测量主界面按光标键选中“统计积分”后按确认键或总值积分界面按光标键选中“总值”，按参数键切换为统计积分界面。
启动、暂停和结束积分测量程序与“总值积分测量”相同。
光标选中“设置”按确认键进入统计积分设置界面，可选择设置Ts、启动方式、Ln1～Ln5等（注意，启动测量时不能进入参数设置）。
计权：默认A/F，按光标键选中频率计权，按参数键可设置为“A、C、Z”；按光标键选中时间计权，按参数键可设置为“F、S、I”。
（2）统计积分图形界面：光标选中“列表”按参数键切换，进入为统计分布图界面。统计分布图主要是便于直观查看本次测量过程中每个声压级所占比例情况。
光标选中声压级控件，可通过参数键“+/-”1 dB改变声压级的大小。声压级右侧数据是根据统计积分测量选择的频率计权、时间计权以及Tm，计算并查看每个声压级在测量时间段所占的百分比。
统计积分界面选中“统计分布图”，按参数键可切换为累积分布图界面。累积分布图用来计算并显示累积百分声级分布，L5=70.4 dB表示在积分测量期间有5 %的声压级超过70.4 dB，L90=51.8 dB表示在积分测量期间有90 %的声压级超过51.8 dB。
（3）统计积分设置界面：按光标键选中“设置图标”，按确认键进入统计积分设置界面。
3.24小时测量
（1）24小时全体界面：噪声测量主界面按光标键选中“24小时”按确认键进入24小时界面，此界面是为了便于直观显示每个小时的测量值.
24小时测量界面默认手动模式，初始状态为“准备”，定时模式下初始状态为“准备”。自动模式下进入界面会提示“整点开始自动测量”，状态为“等待”。“启动”测量后，状态变为“测量中”，测量过程中如果想停止测量，按“返回键”弹出测量中提示，再按“确认键”停止并保存数据后返回上一级界面；按“删除/结束键”弹出测量中提示，再按“确认键”停止并保存数据后测量界面状态为“结束”。
按光标键选中“设置”，按确认键进入设置界面，可选择设置Ts、启动模式、测量周期（注意，启动测量时不能进入参数设置）。等待状态下如需进入参数设置，需先停止测量然后再进入。
计权：默认A/F，按光标键选中频率计权，按参数键可设置为“A、C、Z”；按光标键选中时间计权，按参数键可设置为“F、S、I”。
（2）24小时列表界面：光标选中“全体1”按参数键切换，进入24小时列表界面。
（3）24小时图形界面：光标选中“列表”按参数键切换，进入24小时测量图形界面，图形显示界面可以显示24小时声压级分布图，纵坐标为声压级，横坐标为钟点，共24列。
（4）24小时设置界面：按光标键选中“设置”()，按确认键进入24小时设置界面，启动测量时需要先停止测量再进入参数设置界面。
①Ts设置：默认10 s，按光标键选中时、分、秒的位置上，用参数键可以在1 s～01 h 00 m 00 s之间任意设置。当光标移动到Ts上时，按参数键可以选择：10 s、1 m、5 m、10 m、15 m、20 m、30 m、1 h。
②启动方式：按参数键可切换为“自动、手动、定时”，自动：打开24小时功能，进入“等待”状态，到整点时自动启动测量（自动模式下保存设置或者进入24小时测量界面会立刻进入等待状态）；手动：按“启动/暂停键”开始测量；定时，可设置24小时定时启动时间，当系统到达设置的定时启动时间启动测量。
③测量周期：按参数键可切换为“单次、重复”，单次：24小时结束后不再启动测量；重复：上一个24小时测量结束后，接着进行下一个24小时模式的测量。
④首次启动测量或退出24小时界面后会清空上一个24小时的测量数据，若为等待过程则不清空数据。
4.声暴露级测量
（1）声暴露级列表界面：噪声测量主界面按光标键选中“声暴露级”按确认键进入声暴露级界面。
光标选中“列表1”按参数键切换，进入“列表2”界面。
启动、暂停和结束积分测量程序与“总值积分测量”相同。
光标选中“设置”按确认键进入统计积分设置界面，可选择设置Ts、启动方式、交换率、阈级、评判标准声级（注意，启动测量时不能进入参数设置）。
（2）声暴露级设置界面：按光标键选中“设置”，按确认键进入声暴露级设置界面。
①Ts、启动方式设置同总值积分设置。
②交换率：按参数键可设置为“3、4、5、6”。
③阈级：按参数键增减，范围40 dB～90 dB，低于此值的时间计权声压级不参与TWA、DOSE、LAVG的计算。
④评判标准声级：按参数键增减，范围70 dB～90 dB，当TWA超过此值时，表示超标。
5.1/1 OCT分析

（1）1/1 OCT列表界面

噪声测量主界面按光标键选中“1/1 OCT”按确认键或进入声暴露级界面按光标键选中“声暴露级”后再按参数键可切换为1/1 OCT界面
启动、暂停和结束积分测量程序与“总值积分测量”相同。
光标选中“设置”按确认键进入1/1 OCT设置界面，可选择设置Ts、启动模式（注意，启动测量时不能进入参数设置）。
计权：默认Z/F，按光标键选中频率计权，按参数键可设置为“A、C、Z”；按光标键选中时间计权，按参数键可设置为“F、S、I”。
（2）1/1 OCT图形界面：光标选中“列表1”按参数键切换，进入1/1 OCT分析图形界面。1/1 OCT分析图形显示测量过程中每个1/1 OCT频带声压级的大小情况。
（3）1/1 OCT设置界面：按光标键选中“设置”，按确认键进入1/1 OCT设置界面。Ts、启动方式设置同总值积分设置。
6.1/3 OCT分析

（1）1/3 OCT列表界面：噪声测量主界面按光标键选中“1/3 OCT”按确认键或进入1/1 OCT界面按光标键选中“1/1”后再按参数键可切换为1/3 OCT界面。
光标选中“列表1”按参数键切换，可切换界面为“列表2”、“列表3”。
启动、暂停和结束积分测量程序与“总值积分测量”相同。
光标选中“设置”按确认键进入1/3 OCT设置界面，可选择设置Ts、启动模式（注意，启动测量时不能进入参数设置）。
计权：默认Z/F，按光标键选中频率计权，按参数键可设置为“A、C、Z”；按光标键选中时间计权，按参数键可设置为“F、S、I”。
（2）1/3 OCT图形界面：光标选中“列表1”按参数键切换，进入1/3 OCT分析图形界面。1/3 OCT分析图形显示测量过程中每个1/3 OCT频带声压级的大小情况。
（3）1/3 OCT设置界面：按光标键选中“设置”，按确认键进入1/3 OCT设置界面。Ts、启动方式设置同总值积分设置。
