AWA5688A噪声振动分析仪(声级计)使用说明

2025-08-07 15:32:27 来源：宁波经济技术开发区凯诺仪器有限公司

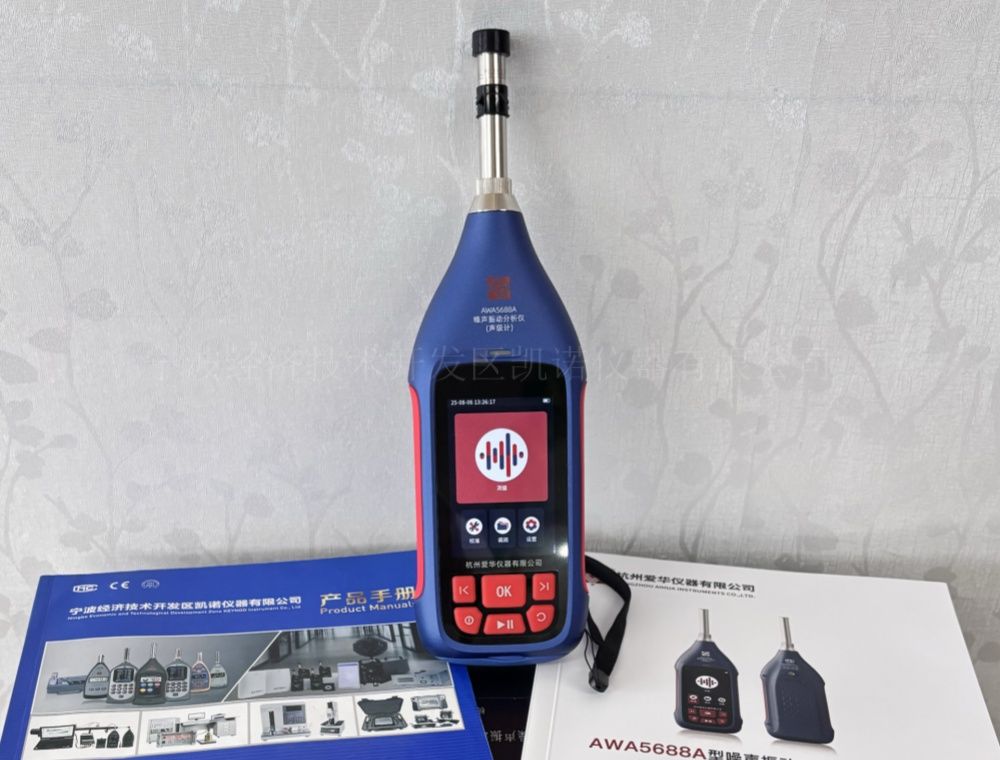

一、杭州爱华新款AWA5688A型噪声振动分析仪是一款采用数字信号处理技术的模块化仪器，支持噪声/振动智能切换，声级计具备总值积分、统计积分、24小时连续测量及1/1/1/3倍频程分析功能，集成大容量存储、录音、4G/蓝牙无线传输与GPS定位，可选配微型打印机，适用于环保、职业卫生、工业及科研领域的噪声与振动监测需求。
二、仪器屏幕操作与按键说明：

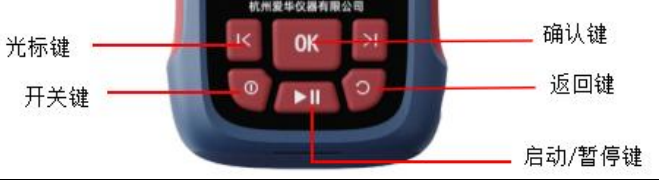

该仪器同时支持触屏和按键模式，用户可根据习惯自行选择。仪器按键主要有：开关键、启动/暂停键、返回键、光标键、确认键。如下图示：

(1) 开关键：长按 1s 开关机；

(2) 启动/暂停键：启动/暂停测量；

(3) 返回键：返回上一级界面；

(4) 光标键：用来移动光标；

(5) 确认键：进入下一级菜单或确认操作。

注：以上为该按键的主要功能，根据不同界面功能可能不同，以实际效果为准。
三、AWA5688A噪声振动分析仪(声级计)测量操作使用说明：

1.开机：

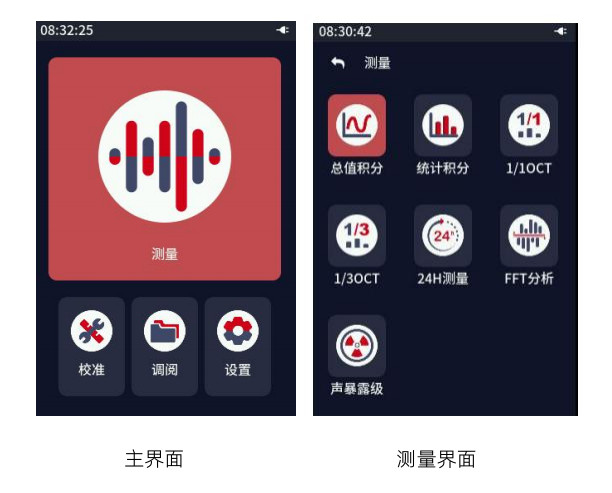

按声级计屏幕下方开关键 1 s 开机，长按开关键+返回键 10 s 左右强制仪器复位。屏幕显示主菜单。主界面显示有“测量”、“校准”、“调阅”、“设置”子菜单。

2.测量：
点击“测量”进入测量界面。此界面可以选择“总值积分”、“统计积分”、“1/1OCT”、“1/3OCT”、“FFT 分析”、“24H 测量”、“声暴露级”等选项（实际显示根据您所购买的配置略有不同）。如选择“总值积分”进入总值积分界面，当前默认显示总值积分简洁界面（界面可切换）。测量初始状态为“准备中”，按标准要求或根据需要设定好测量时间、启动模式、频率计权、时间计权、录音、数字记录仪等参数后，点击“ 准备中”后，状态变为“测量中”，再次点击暂停测量，状态变为“暂停”，测量完成后状态为“结束”。其他测量功能测量方法基本类似。

测量过程中如果想暂停测量，可点击“ 暂停测量”，仪器的状态变为“暂停”，此时显示的瞬时值仍然会随着被测噪声变化，其余测量数据停止刷新。用户如果想停止测量并保存当前测量结果，可以通过测量页面的取消按钮停止并保存数据，也可通过页面左上角的返回按钮或仪器下方的强制返回按钮（按返回键）停止测量并返回自定义测量主页面；如果想继续测量，可再按启动键，测量结束后状态为“结束”。

用户可以在不同的显示模式下切换，不会影响测量。

*若在测量过程中，当存储剩余空间小于 10 %时，会停止测量并返回主页；未启动测量时，当存储剩余空间小于 10 %，此时自定义测量界面任意模块禁止进入，点击时会有提示相关，必须删除数据使得存储剩余空间大于 10 %时才能进入。
*过载指示：当被测噪声超过仪器的测量范围时，仪器上方会显示“过载”，过载指示的时间与过载状态存在的时间一样长且*短为 1 s。过载指示是对信号的峰值进行判断，当信号的峰值因数比较大时，仪器显示出的声压级虽然小于测量上限，但也有可能发生过载。

3.数据调阅与打印：

在主菜单上点击“调阅”进入数据调阅界面，层级为年月日/时间。测量记录列表按测量时间倒叙排序，上滑可查看更多记录，点击任意记录可查看详情。数据调阅也可在各个测量模块的测量界面点击“记录”按键，查阅历史测量数据。

仪器的测量结果和校准记录可以用微型打印机打印出来。打印前应将 AH73R 微型打印机与仪器对接好，打开打印机的电源，并确定联机灯点亮。点击打印系统自动判断是否连接打印机，若连接打印机，根据打印机设置中的“打印模式”判断输出是否带图，若没有连接打印机，提示“请连接打印机！”连接打印机后，进入任意测量项的详情页面，点击打印按钮，可成功打印。

4.数据导出：
使用配套的 Type-C 线将设备与电脑连接，并在设置-存储设置将“串口模式”更改为“U 盘模式”，连接成功后在电脑上可以查看到设备的存储盘，可将数据导出。
