AWA6028多功能声校准器使用说明

2025-08-16 10:56:59 来源：宁波经济技术开发区凯诺仪器有限公司

杭州爱华AWA6028 型多功能声校准器是一种便携式声级计测试设备，可以满足 JJG 188—2017 的要求对声级计的频率响应、时间计权等项目进行测试，其性能符合 GB/T 15173—2010 和 IEC 60942:2017 对 1 级声校准器的技术要求。

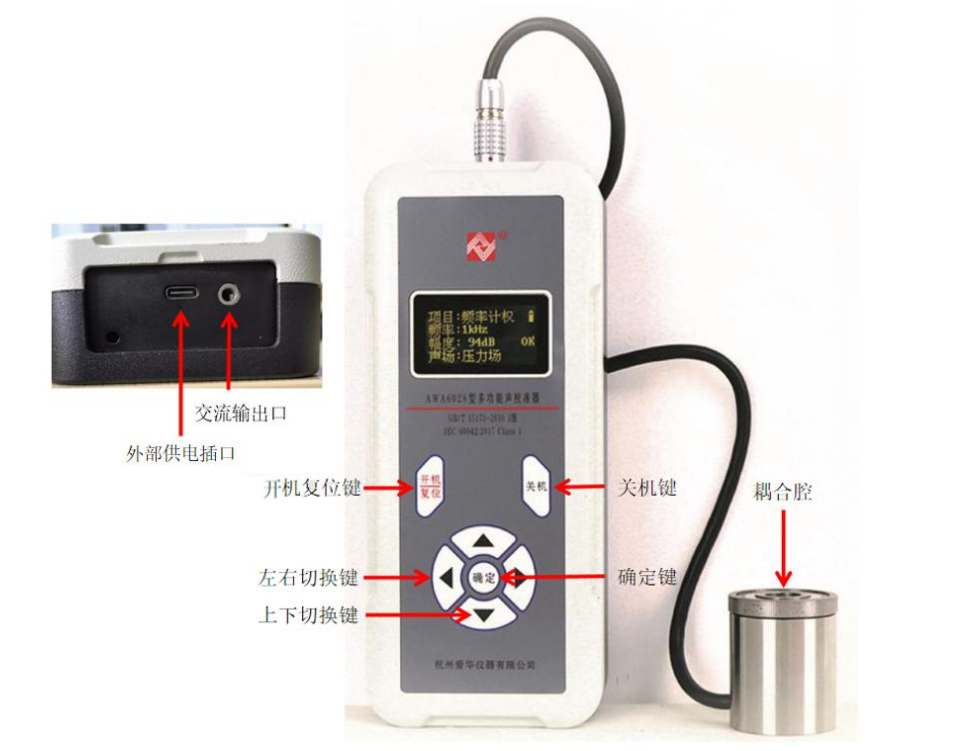

一、AWA6028 型多功能声校准器按键功能：

开机复位键：打开仪器电源或者仪器复位；

关机键：关机；

确定键：改变当前项目下仪器发声状态，即起振/停止；

左右切换键：将光标移动到前一个或下一个位置；

上下切换键：光标所在位置的参数增减或项目切换。

二、AWA6028 型多功能声校准器操作说明：

1.频率响应

将被测仪器插入耦合腔时，传声器一定要垂直插入到底，不能有间隙，避免倾斜，插到底后将锁紧套锁紧。

打开仪器电源，进入频率计权界面，此时校准装置的输出频率为 1 kHz，幅度为 94 dB，记录被检仪器的示值，改变校准装置的输出频率，多功能声校准器发声稳定后记录被测仪器对应频率的示值，被测仪器各频点的示值与 1 kHz 频率处的示值的差值应符合 JJG 188—2017 或 JJG 980—2003 的要求。

注：当被检仪器使用说明书上注明所用传声器为压力场传声器时，校准装置上的声场应选压力场；当被检仪器使用说明书上注明所用传声器为自由场时，校准装置上的声场应选自由场。

2.级线性

打开多功能声校准器电源，进入级线性界面，此时校准装置的默认输出频率为 1 kHz，幅度为 94 dB，将多功能声校准器的输出声压级在 90 dB ～ 114 dB 之间递增或递减，被测仪器的示值增减量应与多功能声校准器的增减量保持一致，测试结果应符合 JJG 188—2017 5.4 规定。

3.时间计权 F 和 S

多功能声校准器进入频率计权界面，设置输出频率为 4 kHz，幅度为114 dB，观察被检仪器上的示数约 4 秒后，按下确定键使多功能声校准器停止发声，计算被测仪器的下降速率。F、S 档的衰减速率应符合JJG188—2017 5.6 条款的要求。

4.猝发音响应

多功能声校准器进入猝发音界面，默认输出频率为 4 kHz，幅度为 114 dB，延时 500 ms，周期 5 s，等待声压级调整完成后，记录被检仪器上的Lp 示值。按下校准装置上的确认键进入猝发状态，记录被检仪器 10 s 内的*大值。此*大值与 Lp 的差值就是猝发音响应，该差值应符合JJG188—2017 5.7 条款的要求。改变多功能声校准器的延时及被检仪器的时间计权，重新测量仪器的*大值并记录，计算不同延时及时间计权下的猝发音响应，各响应值应符合 JJG188—2017 5.7 要求。

5.重复猝发音响应

多功能声校准器进入重复猝发音，默认输出频率为 4 kHz，幅度为 114 dB，延时 500 ms，周期 5 s，等待声压级调节完成后，记录被检仪器上 A 计权的示值 LAp。设置被测仪器测量时间为 10 s，按下多功能声校准器确认键进入猝发状态，等待 5 s 后开始测试，测量结束后记录被检仪器上的LAE 值。此 LAE 值与前面连续信号时的 LAp 差值应为-10 dB。

三、AWA6028 型多功能声校准器使用注意事项：

（1）使用环境的背景噪音需要低于设置声压级 50 dB 以上，保证测试平台不受低频信号干扰；

（2）用完后请及时关机，防止一直耗电；

（3）非维修人员请勿自行拆卸；

（4）仪器长久不用时请将电池从仪器中取出。
