AWA6228A噪声频谱分析仪如何打开NR/NC频谱公差曲线功能？

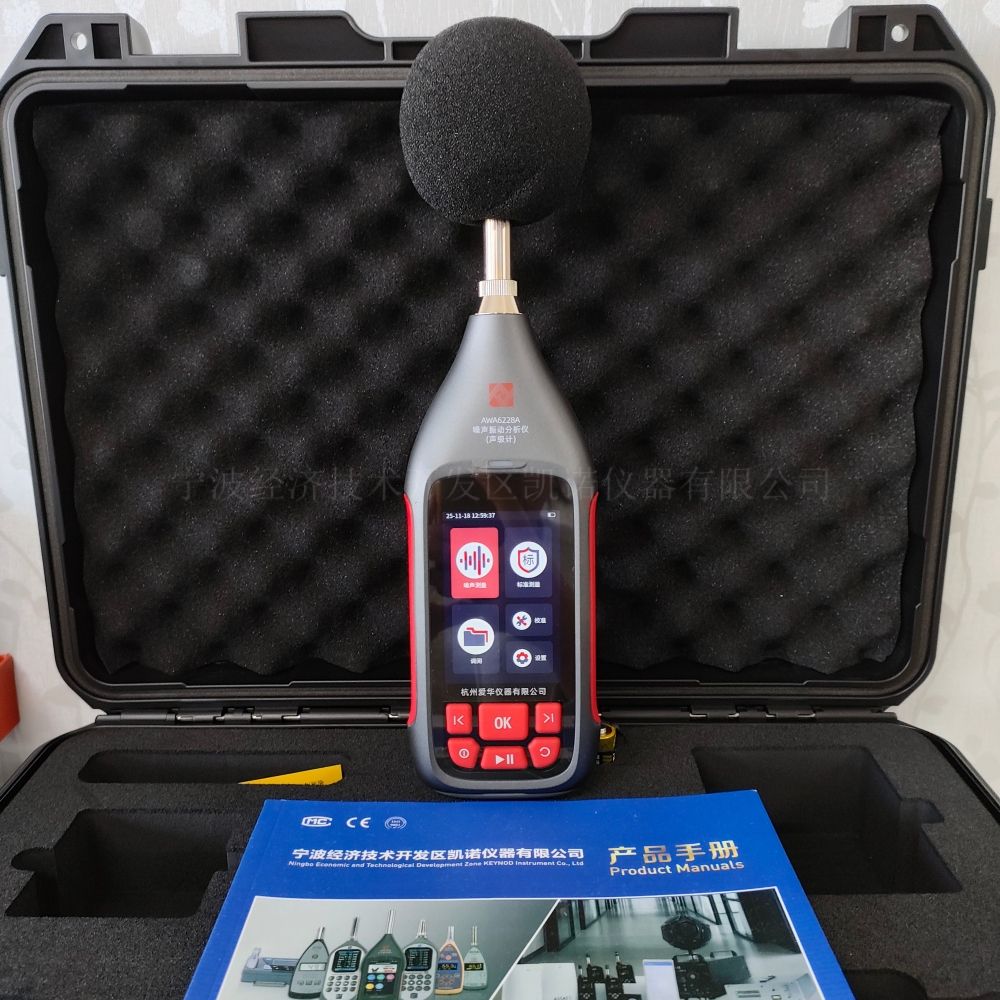

杭州爱华AWA6228A噪声振动分析仪（声级计）选配频谱分析功能后支持NR/NC频谱公差曲线进行噪声评价。

一、关于NR/NC曲线
（1）噪声等级曲线NR
噪声等级曲线（NR）是依据 ISO/R 1996-1971 标准，以图形化的方法为噪声频谱分配一个数字评级。它可用来指定频谱内各频带*大可接受的声压级，或评估某个特定应用可接受的频谱。该方法*初是用来评估环境噪声的，但现在它常被用于描述建筑物内通风系统噪声。为了分级，测得的噪声频谱叠加于 NR 曲线轮廓；频谱曲线中*大且*接近 NR曲线的数值作为噪声等级。
（2）噪声标准曲线NC
频谱曲线中*大且*接近 NC 曲线的数值作为噪声等级，依据 ANSI S12.2-2019 和 -1995。任何NC曲线的值约等于语音干扰水平值（SIL）：500Hz，1000Hz，2000 Hz 和 4000 Hz 的频带的平均值。

二、如何打开NR/NC频谱公差曲线功能？
声级计长按开机键开机后，点击“噪声测量”进入噪声测量界面。此界面可以选择“总值积分”、“统计积分”、“1/1OCT”、“1/3OCT”、“FFT 分析”、“24H 测量”、“声暴露级”等选项。
（1）1/1 OCT 列表界面
点击“1/1 OCT”进入1/1 OCT 界面。
点击“设置”按钮进入1/1 OCT 设置界面，可选择设置Ts、启动模式、数字记录等，（注意，启动测量时不能进入参数设置。）具体作用和操作参见“总值积分测量”的设置。

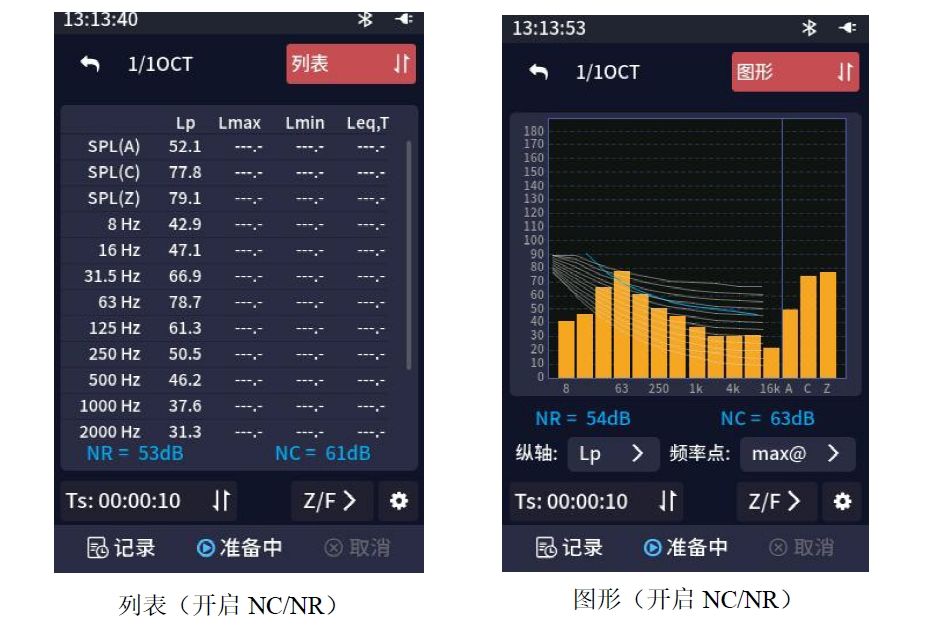

NR/NC 曲线默认关闭，开关开启后列表下方出现NC、NR 曲线值（见下图左图）。
NC 和NR曲线值根据各中心频点Lp 数据实际计算显示，注意当NC 曲线值不在15 dB~70 dB 范围内，则显示为“--”，NR 无限制。
注：NC 曲线和NR 曲线误差范围在正负2 dB
计权：默认Z/F，下拉项有A/F、A/S、C/F、C/S、Z/F、Z/S。
（2）1/1 OCT 图形界面
1/1 OCT 列表界面找到“ 上下单侧箭头”点击可切换至图形界面
若开启NC 和NR，开关开启后图形下方出现NC、NR 曲线值（见下图右图）。图中坐标中显示的灰白色曲线（颜色浅）为NC 标准曲线，总共12 条；蓝色曲线（颜色深）为NR 曲线，根据1/1OCT 各中心频点Lp 数据实时分析显示。

三、其他相关信息：同样支持该测量功能的还有瑞士NTi XL2声级计，可选配NR/NC频谱公差曲线功能。
