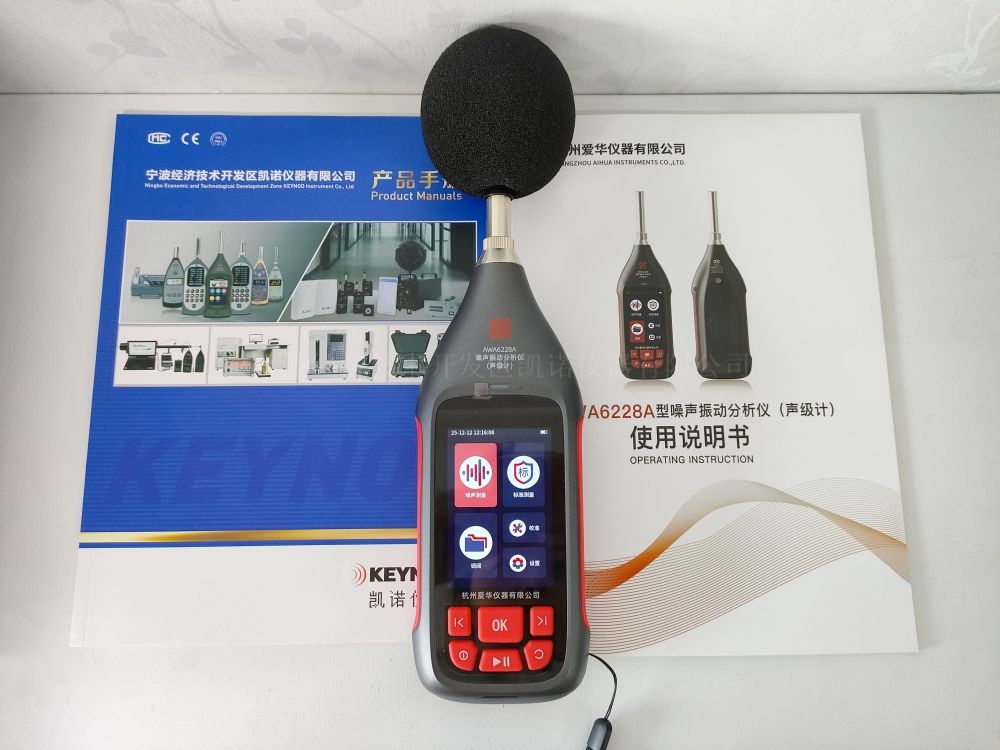

AWA6228A噪声振动分析仪（声级计）完整参数说明

杭州爱华新款AWA6228A噪声振动分析仪（声级计）是一款集总值积分、统计分析、24小时测量、1/1 OCT、1/3 OCT、FFT等分析功能于一体的手持式噪声检测设备，模块化设计，用户可以根据需要选择合适的设备。该款仪器的完整参数说明如下：
（一）基本性能指标
（1）测量传声器：AWA14425 型测量传声器，参考灵敏度级：-28.0 dB(以1 V/Pa 为参考0 dB)，以下参数以-28.0 dB 灵敏度级为参考；
注1：灵敏度级以1 V/Pa 为参考0 dB，以下无具体说明时，均指标称灵敏度级；
注2：仪器的测量范围将随灵敏度级变化而改变。
（2）前置放大器：AWA14601 型，X9 插头；
（3）频率范围：10 Hz～20 kHz；
（4）Ａ/Ｄ位数：24 位；
（5）采样频率：48 kHz、96 kHz；
（6）本机电噪声：小于8 dBA，10 dBC，20 dBZ；低声场自生噪声：小于18 dBA。
（7）1000 Hz 测量范围：A 计权声级18 dB～144 dB；
C 计权声级20 dB～144 dB；
Z 计权声级35 dB～144 dB；
C 计权峰值声级60 dB～147 dB。
（8）其他频率线性范围：
31.5 Hz：18 dB～104 dB（A）；
4 kHz：18 dB～145 dB（A）；
8 kHz：18 dB～143 dB（A）；
12.5 kHz：18 dB～135 dB（A）。
（9）时间计权：并行（同时）F、S、I；
（10）频率计权：并行（同时）A、C、Z；
（11）执行标准：
声级计符合GB/T 3785.1—2023 1 级/IEC 61672-1:2013 Class 1；
滤波器符合GB/T 3241—2010 1 级/IEC 61260-1:2014 Class 1；
个人声暴露计符合GB/T 15952—2010/IEC 61252:2017。
（12）显示器：3.5 英寸电容触摸屏；
（13）主要显示内容：可实时测量及显示9 个以上测量指标、统计分布图、累积分布图、24 小时分布图等；
（14）主要测量功能：
噪声测量：总值积分、统计积分、24H 测量、1/1 OCT、1/3 OCT、FFT 分析，声暴露级等；
标准测量：工业企业厂界环境噪声测量、声功能区普查测量、道路交通噪声测量、声功能区24 小时测量、社会生活噪声排放测量、轨道交通二次辐射噪声测量等。
（15）主要测量指标：Lxyp、Lxeq,T、Lxeq,t、Lxymax、Lxymin、LN、SD、LE、Lxpeak 等；
注1：进行24H 测试若需开启蓝牙、定位等耗电功能，建议您接入外部供电设备；
注2：不同功能、不同设置仪器连续工作时间会有差异，开始测试前需注意仪器当前电量是否满足当前设置的工作模式。
（16）数据存贮：64 G 内部存储，支持选配64 G TF 卡；
（17）输出接口：AC（交流）、DC（直流）、IO 扩展口、USB 接口、4G、蓝牙；
（18）日历时钟：每月误差小于1 min；移除仪器内部锂电池后时钟将丢失；
（19）电源：6 节5 号碱性电池，标准环境下6 节电池可连续运行10 h，24H 功能可连续工作25 h，也可连接外接电源使用；
注：进行24H 测试若需开启蓝牙、定位等耗电功能，建议您接入外部供电设备。
（20）测量时间：1 s 到99 h 任意设置；
（21）工作温度：-20 ℃～60 ℃；
（22）相对湿度：0 %～90 %；
（23）外形尺寸（mm）：286×85×36（无风罩）；
（24）重量：约465 g（带电池）/325 g（不带电池）。
（二）其它性能
（1）定位功能：
测量经度、纬度，并可与噪声测量结果一同记录，还可利用定位信息计算运动方向、两点直线距离。
（2）大容量存贮功能：
a）测量结果以文本文件格式保存在内部存储中，这些文件可用PC 记事本软件直接打开（外部修改过的文件放入仪器将不能被识别）；
b）当用USB 接口连接到计算机时，设置中选择“存储设置”模块，将“转为U 盘模式”设置项改成“U 盘模式”，仪器将转为U 盘模式。
（3）录音功能：
a）录音格式：采样频率24 k、48 k 可选，数据长度16 bit、24 bit、32 bit 可选；
b）文件格式：WAV 格式；
c）录音时间：同步模式和超限模式单次*大录制时长1 h（连续录音时录音文件每小时会拆分成一个文件）；
d）回放：可用仪器播放，也可用PC 播放。
（三）选配功能
（1）统计积分功能：
a）噪声的统计分布和累积分布；
b）可以任选频率计权及时间计权；
c）除L5、L10、L50、L90、L95 等常用指标外，还可以设定10 个任意附加累积百分声级指标。
（2）1/1 OCT 功能：
滤波器类型：并行(实时)倍频程，G=10^3/10
符合标准：GB/T 3241—2010 1 级/IEC 61260-1:2014 Class 1；
标称中心频率：8 Hz、16 Hz、31.5 Hz、63Hz、125 Hz、250 Hz、500Hz、1 kHz、2 kHz、4 kHz、8 kHz、16 kHz、31.5 kHz
实时分析速度：同时完成所有中心频率及A 计权，C 计权，Z 计权分析
级线性范围：120 dB 以上
主要测量界面：图形界面、列表界面
主要测量指标：频带瞬时声压级(Lp)、频带*大声压级(Lmax)、频带*小声压级(Lmin)、频带等效连续声压级(Leq,T)
（3）1/3 OCT 功能：
滤波器类型：并行(实时)倍频程，G=10^3/10
符合标准：GB/T 3241—2010 1 级/IEC 61260-1:2014 Class 1；
标称中心频率：5 Hz、6.3 Hz、8 Hz、10 Hz、12.5 Hz、16 Hz、20 Hz、25 Hz、31.5 Hz、40 Hz、50 Hz、63 Hz、80 Hz、100 Hz、125 Hz、160 Hz、200 Hz、250 Hz、315 Hz、400 Hz、500 Hz、630 Hz、800 Hz、1 kHz、1.25 kHz、1.6 kHz、2 kHz、2.5 kHz、3.15 kHz、4 kHz、5 kHz、6.3 kHz、8 kHz、10 kHz、12.5 kHz、16 kHz、20 kHz、25 kHz、31.5 kHz、40 kHz
实时分析速度：同时完成所有中心频率及A 计权，C 计权，Z 计权分析
级线性范围：120 dB 以上
主要测量界面：图形界面、列表界面
主要测量指标：频带瞬时声压级(Lp)、频带*大声压级(Lmax)、频带*小声压级(Lmin)、频带等效连续声压级(Leq,T)
（4）FFT 分析功能：
a）频率范围：23.4 Hz～39984.4 Hz，48 k 采样带宽23.5 Hz，96 k 采样带宽46.9Hz；
b）线数：线数：2048 线；
c）窗函数：矩形、汉宁、布莱克曼、平顶可选；
d）实时分析速度：同时完成频带及A 计权，C 计权，Z 计权分析；
e）主要测量界面：列表界面、图形界面；
f）级线性范围：120 dB 以上；
g）主要测量指标：频带瞬时声压级(Lp)、频带*大声压级(Lmax)、频带*小声压级(Lmin)、频带等效连续声压级(Leq,T)。
（5）24 小时测量功能：
a）钟点：00 h～23 h，直观显示每个小时的测量值；
b）主要测量指标：Lmax、Lmin、Leq,T、L5、L10、L50、L90、L95、SD;
c）启动方式：自动、手动、定时;
d）测量周期：重复、单次;
e）测量界面：全体界面、图形界面、列表界面.
（6）声暴露级功能：
a）符合标准：GB/T 3785.1—2023 1 级/IEC 61672-1:2013 Class 1、GB/T 15952—2010/IEC 61252:2017；
b）噪声剂量测量范围:0 %～99999.99 %；
c）交换率：3、4、5、6 可选；
d）阈级：40 dB～90 dB；
e）评判标准声级：70 dB～90 dB；
f）主要测量指标：Lp、Lmax、TWA、LEX,8h、LCpeak、LZpeak、Lmin、LAeq,T、LAVG、DOSE、E、Kurt、NLApeak>120 dB、NLApeak>130 dB、NLApeak>140 dB；
g）测量界面：列表界面。

值得一提的是，AWA6228A噪声振动分析仪（声级计）噪声部分还内置了当下新的行业测量标准，一键测量模式为行业标准用户提供了方便。关于标准下测量说明见《AWA6228A噪声振动分析仪(声级计)标准测量操作说明》。
