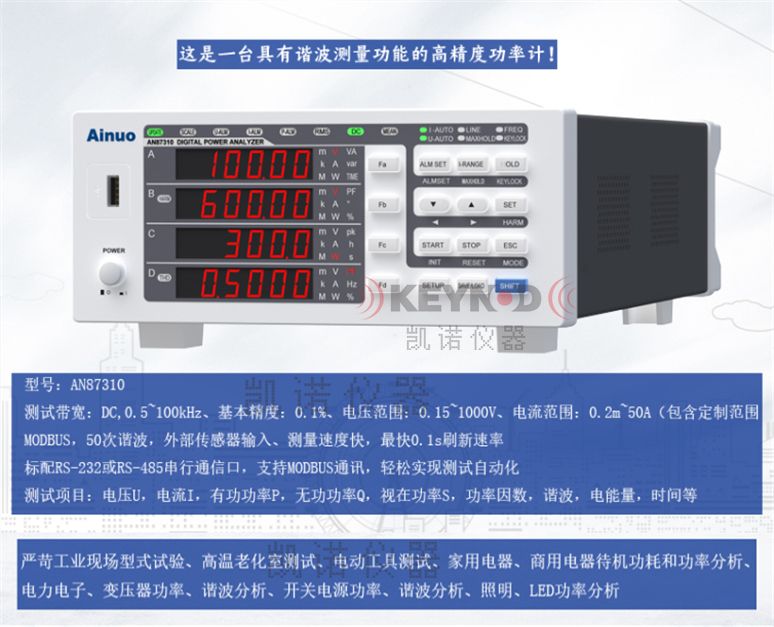

单相电参数功率分析仪艾诺AN87310

型号

AN87310

测量通道

单相

测量参数

电压 U、电流 I、有功功率 P、无功功率 Q、视在功率 S、功率因数λ、相位角Φ、电压频率 f、电能量 Wh、电能量计时 Time、总失真度 THD

接线使用

1P2W(单相 2 线)

输入阻抗

电压：约 2MΩ
电流直接输入：约 10mΩ (20A 规格) 电流传感器输入：约 100kΩ

AD 采样速率

约 100kS/s

满量程峰值因数

3*例外情形见下述

电流规格

20A

电压额定量程

15/30/60/100/150/300/600/1000*[V]*1000V 满量程峰值因数为 1.5

电流额定量程

100m/200m/500m/1/2/5/10/20*[A] *20A *大量程满量程峰值因数为 1.5

电流额定量程
（传感器输入）

50m/100m/200m/500m/1/2/5/10[V]

电压/电流

(1%～110%)×量程

精度范围

*电压 1000V 量程、电流 20A 量程精度范围为(1%～100%)×量程

功率因数范围

±(0.001 ～ 1.000)


电压测量精度

DC ±(0.1%×示值+0.2%×量程)

0.5Hz≤f＜45Hz ±(0.1%×示值+0.2%×量程)

45Hz≤f≤66Hz ±(0.1%×示值+0.1%×量程)

66Hz＜f≤1kHz ±(0.1%×示值+0.2%×量程)

1kHz＜f≤10kHz ±({0.07×f}%x 示值+0.3%×量程)

10kHz＜f≤100kHz ±(0.5%x 示值+0.5%x 量程)，±[{0.04×(f–10)}%x 示值]

电压扩展不确定度

0.05%（包含因子 k=95％，下同）


电流测量精度

DC ±(0.1%×示值+0.2%×量程)

0.5Hz≤f＜45Hz ±(0.1%×示值+0.2%×量程)

45Hz≤f≤66Hz ±(0.1%×示值+0.1%×量程)
