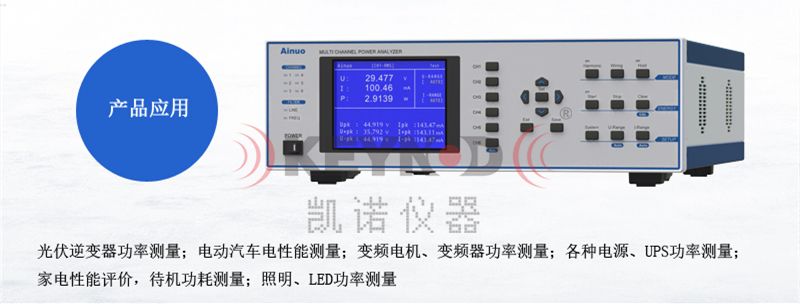

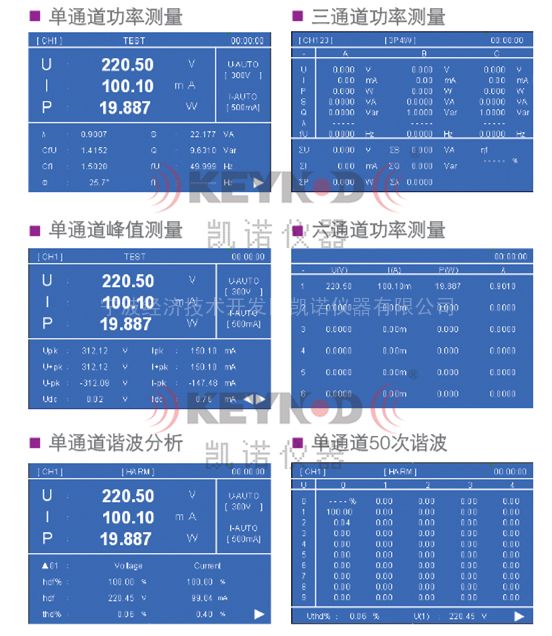

多通道电参数功率分析仪艾诺AN87500

接线方式

通道1

通道2

通道3

通道4

通道5

通道6

1P2W 单相两线

1P2W

1P2W

1P2W

1P2W

1P2W

1P2W

1P3W 单相三线

1P3W

1P3W

3P3W 三相三线

3P3W

3P3W

3V3A 三相三线

3V3A

3V3A

3P4W 三相四相

3P4W

3P4W

型号

AN87500 -X

测量通道-x

1～6

接线方式

1P2W(单相2线)、1P3W(单相3线)、3P3W(三相3线，2电压2电流)、3P3W(3V3A)(三相3线，3电压3电流)、3P4W(三相4线)

测量参数

电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数λ、电压频率fU、电流频率fI、相位角Φ、效率η、总电能量Wh、正向电能量Wh+、反向电能量Wh-、电流积分Ah、50次谐波分析HDF、电压和电流失真度THD、浪涌电流Ir、峰值电压Vpk、峰值电流Ipk、电压峰值因数CfU、电流峰值因数CfI

输入阻抗

电压：约2MΩ，
电流直接输入：约2.5mΩ(50A规格)电流传感器输入：约100kΩ

AD采样速率

约100kS/s

满量程峰值因数

3
*例外情形见下述

电压额定量程
（直接输入）

15/30/60/100/150/300/600/1000*[V]
*1000V满量程峰值因数为1.5

电流额定量程
（直接输入）

50A电流规格：500m/1/2/5/10/20/40/50*[A]
*50A满量程峰值因数为1.5
选配：
20A电流规格：100m/200m/500m/1/2/5/10/20[A]
10A电流规格：50m/100m/200m/500m/1/2/5/10[A]
5A电流规格：20m/50m/100m/200m/500m/1/2/5[A]
2A电流规格：10m/20m/50m/100m/200m/500m/1/2[A]
1A电流规格：5m/10m/20m/50m/100m/200m/500m/1[A]

电流额定量程
（BNC传感器）

50m/100m/200m/500m/1/2/5/10[V]

电压、电流量程精度范围

(1%～110%)*×量程
*电压1000V、电流50A精度范围为(1%～100%)×量程

功率因数范围

±(0.001～1.000)

电压
测量精度

DC
0.5Hz≤f＜45Hz
45Hz≤f≤66Hz
66Hz＜f≤1kHz
1kHz＜f≤10kHz
10kHz＜f≤100kHz

±(0.1%×显示值+0.1%×量程)
±(0.1%×显示值+0.2%×量程)
±(0.1%×显示值+0.1%×量程)
±(0.1%×显示值+0.2%×量程)
±({0.1+0.05×(f-1)}%×显示值+0.2%×量程)
±({0.5+0.04×(f-10)}%×显示值+0.3%×量程)

电流
测量精度

DC
0.5Hz≤f＜45Hz
45Hz≤f≤66Hz
66Hz＜f≤1kHz
1kHz＜f≤10kHz
10kHz＜f≤100kHz

±(0.1%×显示值+0.1%×量程)
±(0.1%×显示值+0.2%×量程)
±(0.1%×显示值+0.1%×量程)
±(0.1%×显示值+0.2%×量程)
±((0.1×f)%显示值+0.2%×量程)
±({1+0.08×(f-10)}%×显示值+0.3%×量程)

功率
测量精度

DC
0.5Hz≤f＜45Hz
45Hz≤f≤66Hz
66Hz＜f≤1kHz
1kHz＜f≤10kHz
10kHz＜f≤50kHz
50kHz＜f≤100kHz

±(0.1%×显示值+0.1%×量程)
±(0.3%×显示值+0.2%×量程)
±(0.1%×显示值+0.1%×量程)
±(0.2%×显示值+0.2%×量程)
±({0.2+0.1×(f-1)}%×显示值+0.2%×量程)
±({0.2+0.1×(f-1)}%×显示值+0.3%×量程)
±({5.1+0.18×(f-50)}%×显示值+0.3%×量程)

有功功率
测量范围

50A电流规格：11mW~11kW@220V，PF=0.01~1
选配：
20A电流规格：2.2mW~4.4kW@220V，PF=0.01~1
10A电流规格：1.1mW~2.2kW@220V，PF=0.01~1
5A电流规格：0.4mW~1.1kW@220V，PF=0.01~1
2A电流规格：0.2mW~440W@220V，PF=0.01~1
1A电流规格：0.1mW~220W@220V，PF=0.01~1

有功功率分辨力

0.1mW

频率测量范围

DC，0.5Hz～100kHz

频率测量精度

±0.1%×显示值

谐波测量

11Hz ～600Hz，1～50次谐波含量，总失真度

电能测量范围

0～999999MWh (分辨率：1mWh/0.01mAh)

电能测量精度

±(0.1%×显示值+0.1%×量程)

扩展不确定度

电压、电流、功率、频率、电能量≤0.20%

滤波器功能

500Hz、5.5kHz电压线路、电流线路和频率滤波

变比功能

1 ～50000

数据更新周期

100m / 250m / 500m / 5 [s]

报警功能

10组电压、电流、功率、功率因数； 上限、下限、门限设定

控制接口

标配：RS-232、开关量接口； 选配：RS-485、GPIB

显示器

5.7英寸 彩色液晶

外形尺寸

426(W，前饰框) x 132.5(H，前饰框) x 500(D，不含接线柱) mm

开口尺寸

422(W，机体) x 128.5(H，机体) mm

底脚高度

17.5 mm

整机重量

约10 kg
