AHAI3002爱华手持式振动频谱实时分析仪

频率范围

测量范围

当用户所配加速度计的灵敏度不同时，测量范围随之不同；
      测量范围以灵敏度为3 mV/m·S^-2，频率为80 Hz为参考:

 主要测量指标

apeak，a_rms,a_p-p,vpeak，v_rms，v_p-p，dpeak，d_rms，d_p-p，Vla,T，a_max，v_max，d_max，Vla_max，a_min，v_min，d_min，VLa_min，频率指示。

截止频率

记录功能
（选配）

采样间隔1秒到600秒可设置

存贮

4 MB Flash RAM

存贮组数

——基本分析功能：680组
——全功能：220组

输出接口

RS232/RS485、直流信号、交流信号

显示

1.5寸128×64点阵OLED屏

功耗
（基本功能）

<80 mA/5 V

电源

AAA 碱性电池：6.0V/1000 mAh
外接电源：5V/2A，USB-Type-C_16口或DB9座接入


外形尺寸

172×69×26mm

使用条件

——气       温：-10 ℃～50 ℃
——相对湿度：25 %～90 %
——气       压：65 kPa～108 kPa

数据记录
（选配)

记录内容：关闭或Type1～Type6
Type1：a_p，v_rms，d_{p_p}，3
Type2：a_rms、v_rms、d_rms，3
Type3：VLwh，VLa，2
Type4：1/3OCT下的加速度有效值
Type5：a,v,d的有效值、峰值和峰峰值效值
Type6：a,v,d的有效值、峰值、峰峰值和1/3OCT下的加速度短时有效值
记录间隔：1 s～600 s可选

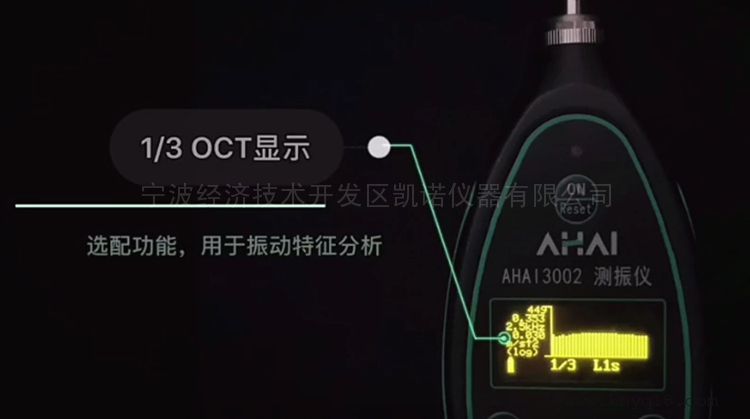

1/3OCT频谱分析功能
（选配）

——符合 GB/T 3241-2010
——滤波器类型：并行(实时)倍频程，以10为底，G=10^3/10
——滤波器中心频率
8 kHz采样频率：4Hz、5Hz、6.3Hz、8 Hz、10 Hz、12.5 Hz、16 Hz、20 Hz、25 Hz、31.5 Hz、40 Hz、50 Hz、63 Hz、80 Hz、100 Hz、125 Hz、160 Hz、200 Hz、250 Hz、315 Hz、400 Hz、500 Hz、630 Hz、800 Hz、1k Hz、1.25k Hz、1.6k Hz、2kHz、2.5k Hz
32 kHz采样频率：16 Hz、20 Hz、25 Hz、31.5 Hz、40 Hz、50 Hz、63 Hz、80 Hz、100 Hz、125 Hz、160 Hz、200 Hz、250 Hz、315 Hz、400 Hz、500 Hz、630 Hz、800 Hz、1k Hz、1.25k Hz、1.6k Hz、2kHz、2.5k Hz、3.15kHz、4kHz、5kHz、6.3kHz、8kHz、10kHz
——实时分析：同时完成所有中心频率。
——主要测量指标：频带加速度1秒值（L1s）、频带加速度*大值(Max)、频带加速度*小值(Min)、频带加速度等效值(L_eq,T)

手传振动测量
（选配）

——测量范围：80～180 dB （注：以10^-6m/ S²为参考0 dB）
——频率范围（参考点：15.92 Hz,10m/s² ）：
8～1000 Hz  ± 1 dB
5～1600 Hz  ± 2 dB
——主要测量指：a_wh,4h、VL_wh,T、V_{Lwh_max}、VL_{wh_min}。
