声功率测量方案——AHAI1041爱华智能

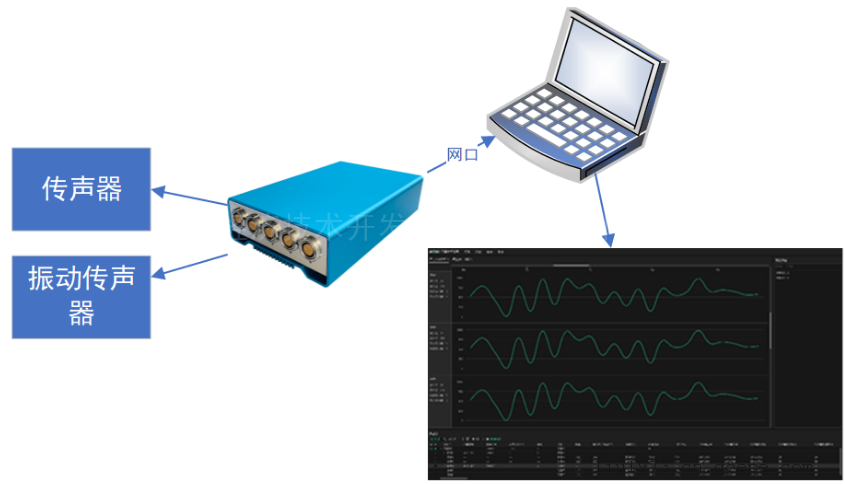

声功率测量方案——AHAI1041爱华智能由AHAI2021阵列信号采集仪、传感器、分析平台、分析软件、线缆组成。AHAI1041动态信号分析系统由爱华智能提供一套完整的为各种动静态信号的数据采集、信号分析提供全面的解决方案，它包含高性能数据采集、多功能信号发生器和各种基本信号分析手段，还可以选择多种高 级信号分析方法，尤其适合振动、噪声、转速、冲击、应变等信号的采集和分析。

一、声功率测量方案——AHAI1041爱华智能相关标准：

GB/T3767 声学 声压法测定噪声源声功率级反射面上方近似自由场的工程法
GB/T 3768 声学 声压法测定噪声源声功率级 反射面上方采用包络测量表面的简易法
GB/T6882 声学 声压法测定噪声源声功率级和声能量级 消声室和半消声室精密法
GB/T4214.1 声学 家电电器及类似噪声测量方法
GB/T 3785-2010（IEC 61672：2013） 1级 电声学 声级计 第1部分：规范
GB/T 3241-2014（IEC 61260：2014） 1级电声学 倍频程和分数倍频程滤波器
JJG188-2002 声级计检定规程
JJG 834-2006动态信号分析仪检定规程

二、声功率测量方案——AHAI1041爱华智能主要性能指标介绍：

（1）AHAI2021动态信号采集仪

1.输入通道：10个（4~256个通道可选）

2.信号采集频率范围：1 Hz~20kHz（±0.1dB）
3.信号采集测量范围：>110dB
4.信号采集采样频率：>48kHz
5.通道一致性：幅度<0.1dB，相位<0.1度
6.前置级供电：18V 2mA恒流源，可以关
7.多设备同时接入；
8.千兆以太网数据传输；

（2）AWA14423传感器

1.外径：φ12.7mm（1/2"）

2.灵敏度（mv/pa）：50

3.动态范围（dB）：18~142

4.频率范围（Hz）：10~20000

5.极化电压（V）：0

6.频响特性：自由场

（3）AWA14620前置放大器

1.频率范围：20 Hz~50 kHz ±0.2 dB ；10 Hz~100 kHz±0.5 dB

2.输入阻抗：≥2 GΩ//0.5 pF

3.总谐波失真：≤0.1 %

4.樶大输出电压：≥5.0 VRMS（电源电压+24 V时）

5.自生噪声(本底噪声)：A计权：≤5μV，22.4 Hz~22.4 kHz：≤15μV

6.电源：ICP （2 mA ~10 mA）

7.接口：SMB

（4）AWA6021声校准器

1.标称声压级：94dB (以20μPa为基准)

2.频率：1 kHz ，

3.声压级准确度：1级，

4.总谐波失真：≤1 %(1kHz，94 dB时)

（5）CPB分析软件

CPB:恒百分比带宽频谱分析。根据人耳对声音频率变化的反应，把人耳可听到的频率范围分成数段，按每段内的声音强度进行分析。CPB分析中每段的带宽与中心频率的比值是恒定的，根据这个比值，CPB分析可以为1/1 OCT、1/3 OCT和1/n OCT。
时间历程:噪声或振动幅值随时间变化的曲线，频率范围可自定义，有时也被运用于故障诊断。

采集时域信号分析：可对录置的信号进行回放，进行时域信号的分析。

（6）声功率分析软件

声功率测量：由于受到测量距离、方位的影响，单点的声压测量数据难以评价机器设备的噪声情况，因此需要进行声功率测量。特定声源在特定运行下声功率是恒定的。本软件采用表面声压法测量声功率。


三、声功率测量方案——AHAI1041爱华智能配置介绍：
