AHAI1041爱华智能多通道噪声振动测量系统

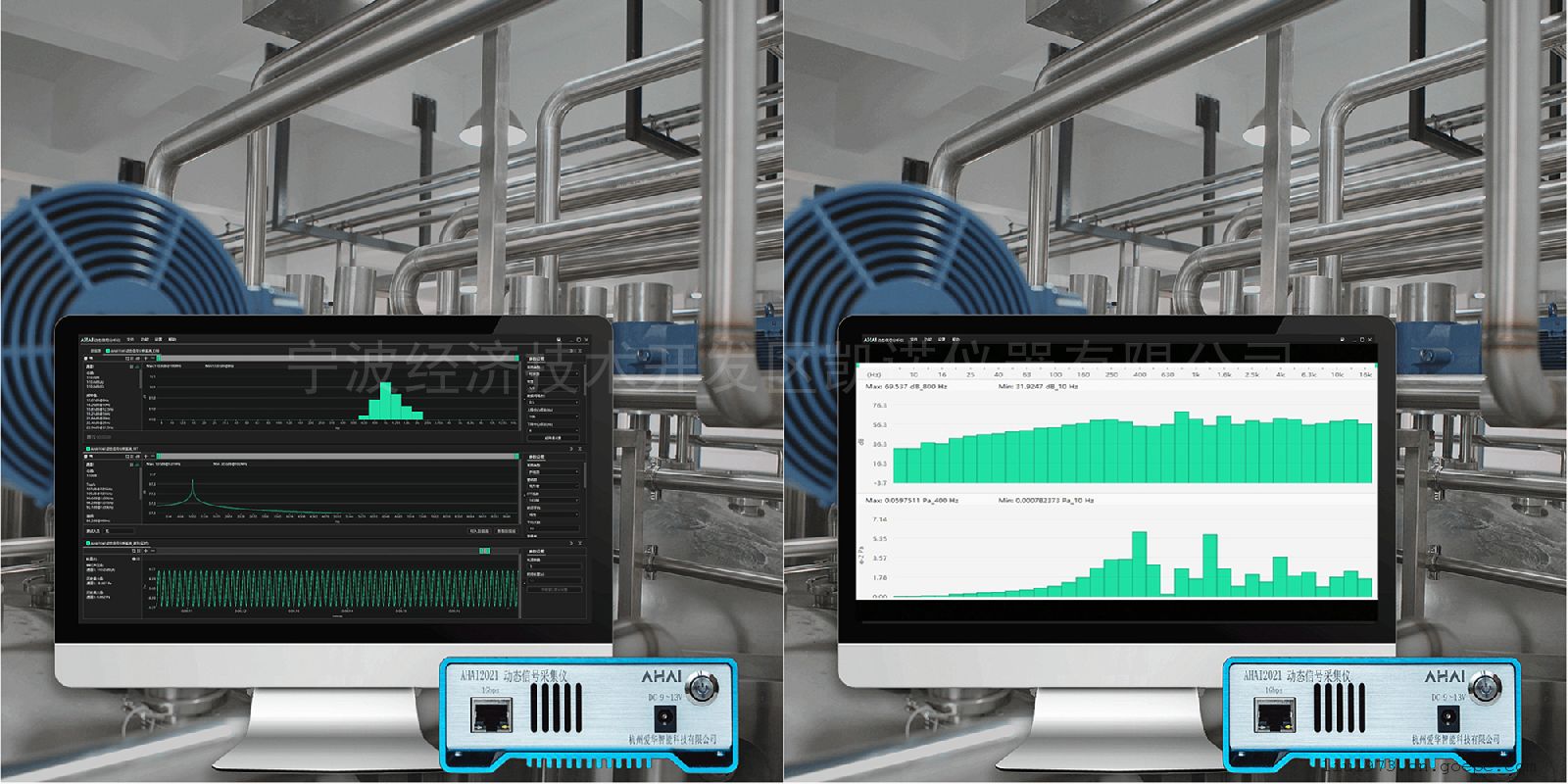

AHAI1041动态信号分析系统由杭州爱华智能提供一套完整的为各种动静态信号的数据采集、信号分析提供全面的解决方案，它包含高性能数据采集、多功能信号发生器和各种基本信号分析手段，还可以选择多种高 级信号分析方法，尤其适合振动、噪声、转速、冲击、应变等信号的采集和分析。AHAI1041动态信号分析系统由AHAI2021阵列信号采集仪、传感器、分析平台、分析软件、线缆组成。

一、AHAI1041爱华智能多通道噪声振动测量系统相关标准：

JJG 834-2006动态信号分析仪检定规程
JJG188-2017声级计检定方案
GB/T 3785-2010（IEC 61672：2013） 1级 电声学 声级计 第1部分：规范
GB/T 3241-2014（IEC 61260：2014） 1级电声学 倍频程和分数倍频程滤波器


二、AHAI1041爱华智能多通道噪声振动测量系统相关方案内容：

1.4通道的噪声或振动信号的高速采样
2.可对4个通道的信号进行记录，可回放4通道的信号，进行CPB的分析。
3.4通道噪声或振动信号的FFT分析、时域信号分析。
4.4通道的实时波形分析以及后处理波形分析。
5.固有频率分析：通道分析激励和响应之间的传递函数和频响曲线，自动捕捉结构的固有频率
6.可扩展通道数，也可扩展分析功能
7.可记录生成WAV文件，可分析WAV文件内容
8.多数据的比较功能，可进行产品改进前后的噪声测试数据的对比
9.通过串口监测动力源的转速，进行阶次分析。给面噪声、振动的色谱图

三、AHAI1041爱华智能多通道噪声振动测量系统相关方案技术参数：

（1）AHAI2021阵列信号采集仪

输入通道：4个
信号采集频率：48 kHz（±0.2dB）
信号采集动态范围：>110dB
通道一致性：幅度<0.1dB，相位<0.1度
前置级供电：恒流源/极化电压、差分输入（使用多种前端模块）
多设备同时接入；千兆以太网数据传输；

（2）AWA14423传感器

外径：φ12.7mm（1/2"）
灵敏度（mv/pa）：50mv/pa
动态范围（dB）：18~142
频率范围（Hz）：10~20000
极化电压（V）：0
频响特性：自由场

（3）AWA14620前置放大器

频率范围：20 Hz~50 kHz ±0.2 dB ；10 Hz~100 kHz±0.5 dB
输入阻抗：≥2 GΩ//0.5 pF
总谐波失真：≤0.1 %
蕞大输出电压：≥5.0 VRMS（电源电压+24 V时）
自生噪声(本底噪声)：A计权：≤5μV，22.4 Hz~22.4 kHz：≤15μV
电源：ICP （2 mA ~10 mA）
接口：SMB

（4）AWA6021A声校准器

标称声压级：94dB (以20μPa为基准)
频率：1 kHz ，
声压级准确度：1级，
总谐波失真：≤1 %(1kHz，94 dB时)

（5）力锤

力传感器灵敏度：4pC/N
蕞大冲力：5KN
锤头直径：25mm
锤柄长：280mm
锤头质量：200g
（6）三轴向振动传感器
微型振动传感器灵敏度：2mv/m/s2
频率响应：1-5000HZ
外形尺寸：20*20*20（mm）
轴向：X,Y,Z

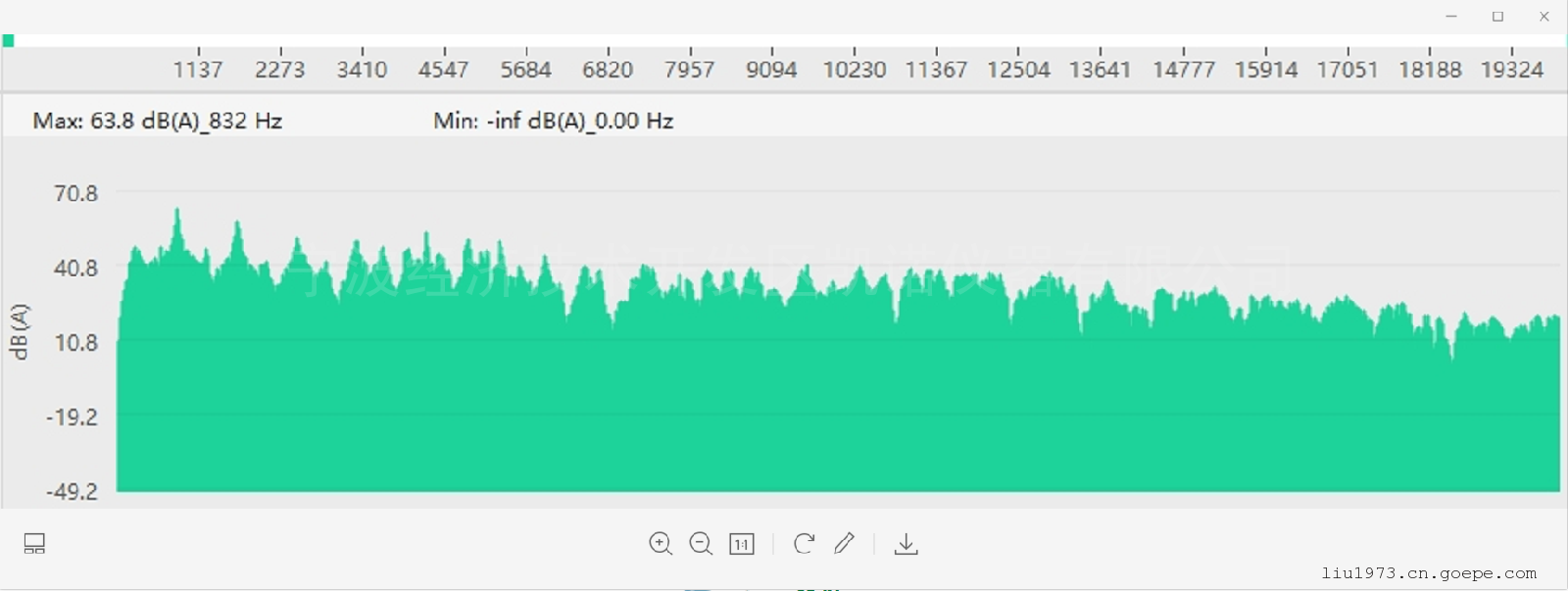

（7）FFT分析软件

FFT：快速傅里叶变换，它是一种恒带宽的窄带频谱分析。根据频率与幅值的关系可确定噪声或振动频率的主要分布范围。

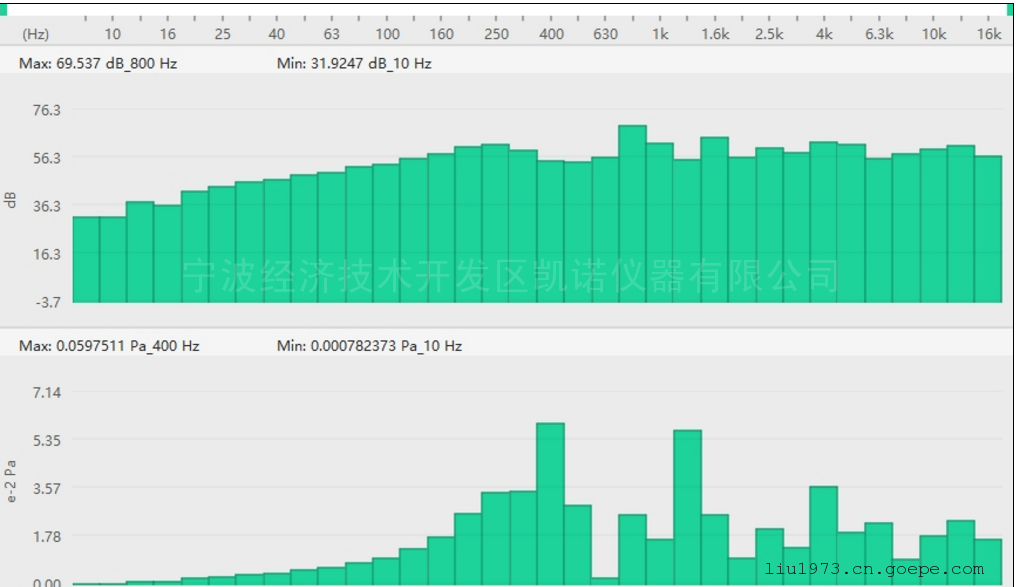

（8）CPB分析软件

CPB: 恒百分比带宽频谱分析。根据人耳对声音频率变化的反应，把人耳可听到的频率范围分成数段，按每段内的声音强度进行分析。CPB分析中每段的带宽与中心频率的比值是恒定的，根据这个比值，CPB分析可以为1/1 OCT、1/3 OCT。

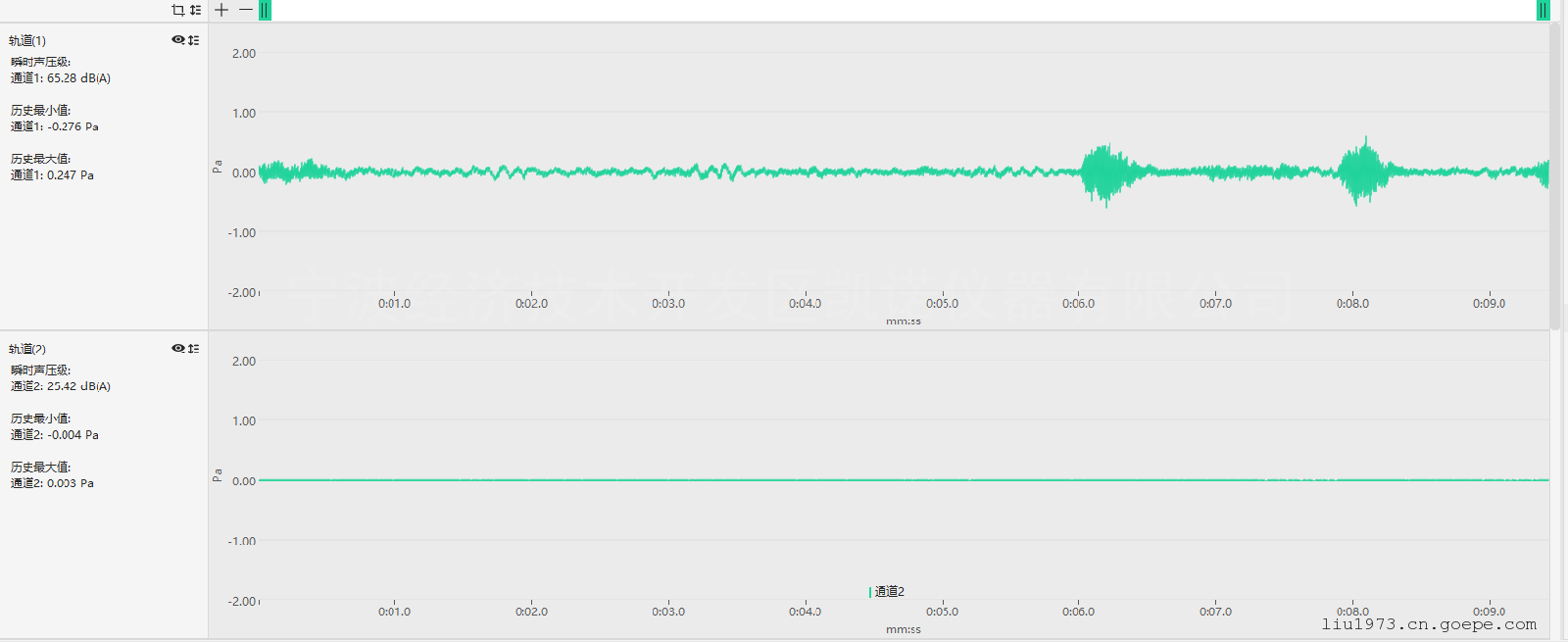

（9）波形分析

可以更清晰直观的观察实时波形，每个通道波形显示图的左侧会显示此通道的历史樶大值、樶小值，轨道数量可以根据需求设置，樶多可以设置256个轨道图，满足用户不同通道曲线显示的需求。
波形分析（后处理）可以对保存的数据进行后处理分析，可以更清晰直观的观察波形，每个通道波形显示图的左侧会显示此通道的历史樶大值、樶小值。

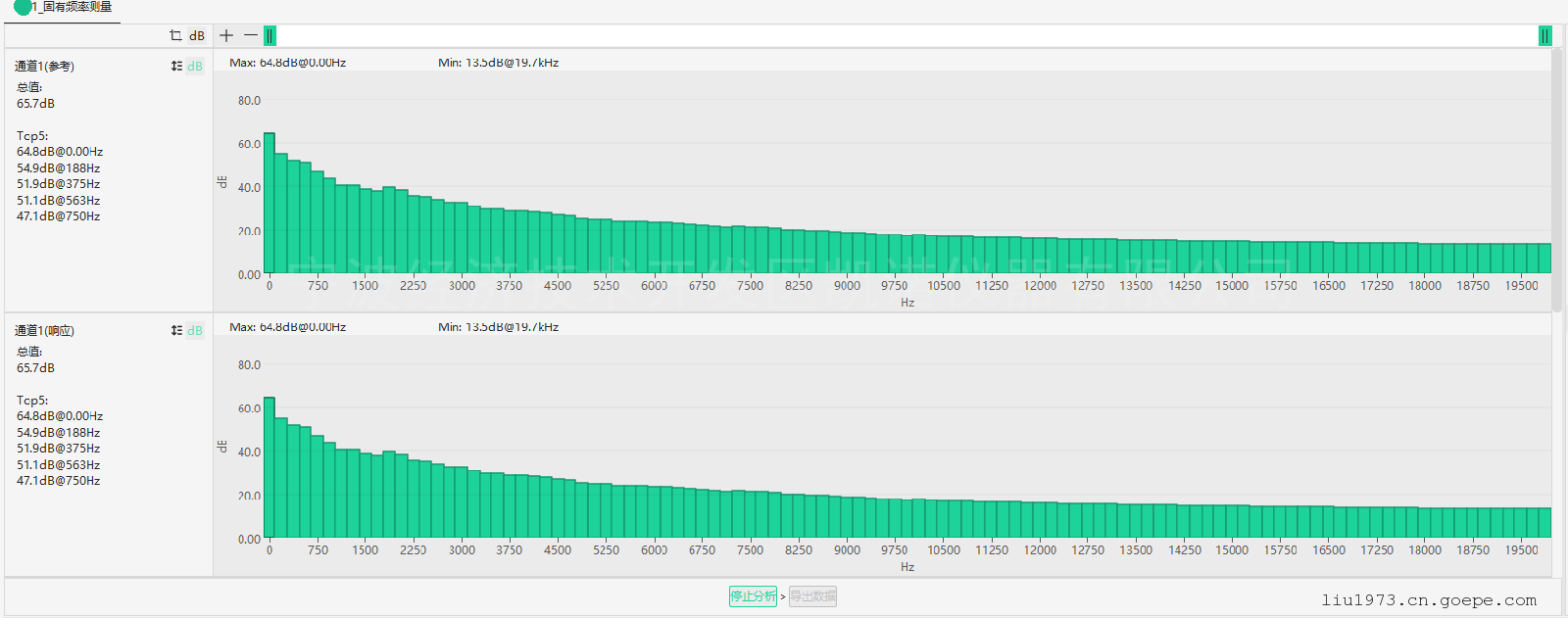

（10）固有频率分析

通过力锤或激振器对测试结构进行激励，激励同时测量结构响应的一种测试分析方法。分析激励和响应之间的传递函数和频响曲线，自动捕捉结构的固有频率。可评价现有结构的动态特性用于指导设计，也可以用于振动故障诊断和预报，比如通过测试玻璃幕墙的固有频率，检查玻璃幕墙是否在安全频率范围内，进行判断其安装是否可靠，指导排除隐患。

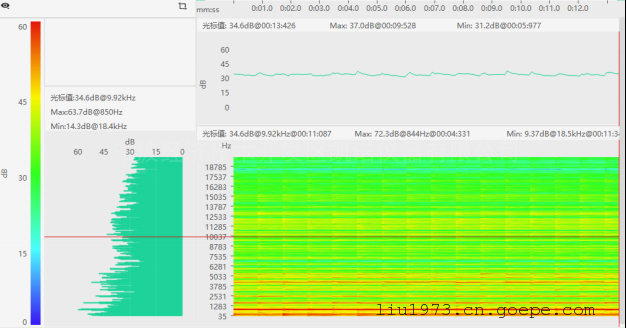

（11）频域分析
频域分析是在正弦输入信号作用下，考察系统稳态输出量与输入量之间的振幅比和相位差的变化规律，其基本思想是把控制系统中的各个变量看成一些由不同频率正弦信号组合而成的信号，系统响应为对不同频率信号的响应的总和。将连续时间段的频谱分析(FFT 或CPB)绘制成时间-频率幅值的三维色谱图，描述频谱随时间的动态响应过程，常用于故障分析和故障诊断。
